Materiaal: | Het Lithiumniobate van vezel Optische Isolatoren - LN LiNbO3 Crystal Material | Crystal Sturucture: | Trigonal, Ruimtegroep R3c, Puntgroep 3m |
---|---|---|---|
Smeltpunt: | 1253℃ | Mohshardheid: | 5 |
Dichtheid: | 4.64g/cm3 | Optische homogeniteit: | 5x105/cm |
Transparantiewaaier: | 420-5200nm | Absorptiecoëfficiënt: | ~0.1%/cm @1064nm |
Hoog licht: | lgs kristallen,het silicaat van het lanthaangallium,LN LiNbO3 Crystal Material |

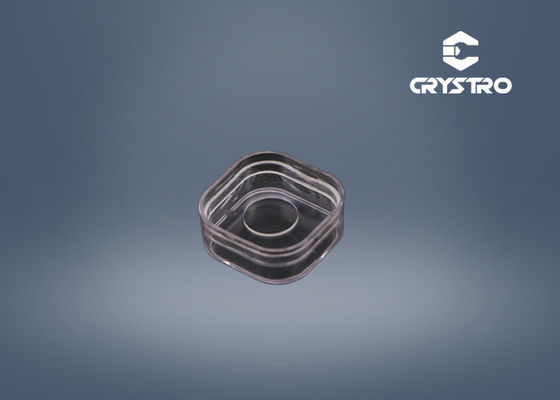

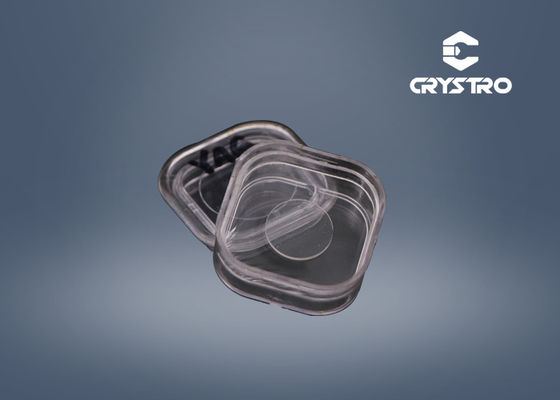

Lithiumniobate - LiNbO3 Crystal Material
LiNbO3 kristal combineert lage kosten, goede mechanisch en fysische eigenschappen evenals hoge optische homogeniteit. Daarom is LiNbO3 wiggen wijd gebruikt in vezelisolatoren en verspreiders.
Crystro verstrekt:
Basiseigenschappen van LiNbO3
Crystal Sturucture | Trigonal, Ruimtegroep R3c, Puntgroep 3m |
Smeltpunt | 1253℃ |
Mohshardheid | 5 |
Dichtheid | 4.64g/cm3 |
Deliquescence | Niets |
Optische Homogeniteit | ~5x10-5/cm |
Transparantiewaaier | 420-5200nm |
Absorptiecoëfficiënt | ~0.1%/cm @1064nm |
Brekingsindexen bij 1064nm | geen Ne =2.146, = 2.220@1300nm geen Ne =2.156, = 2.232@1064nm geen Ne =2.203, = 2.286@632.8nm |
Thermische Uitbreidingscoëfficiënten (bij 25℃) | //a, 2.0x10-6/K //a, 2.2x10-6/K |
Warmtegeleidingsvermogencoëfficiënten | 38 W/m/K bij 25℃ |
Thermische Optische Coëfficiënten | dno/dT =-0.874 x 10-6/Kbij1.4μm dne/dT =39.073 x 10-6/Kbij1.4μm |
De Sellmeier-Vergelijkingen (λ in μm) | geen 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2-Ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
Specificaties van LiNbO3 wiggen
Opening | 1.0 x1.0 mm2 tot 4 x 4 mm2 |
Afmetingstolerantie | ±0.05mm |
De Tolerantie van de wighoek | ±0.1° |
Optische Asrichtlijn | ±0.5° |
Vlakheid | λ/4 @632.8nm |
Oppervlaktekwaliteit | 20-10 |
AR-deklaag | R<0.2% @1550nm±40nm |
Standaardgrootte | 1.25mmx1.25mmx0.5mm met 13º of 15º wig, phi=22.5º |
Nota: Andere grootte en deklagen zijn op verzoek beschikbaar.
