Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Type: | TGG-Staaf | Diameter: | 1mm100mm |
|---|---|---|---|
| Diametertolerantie: | +0/-0.05mm | Lengtetolerantie: | +/-0.2mm |
| Uitstervenverhouding: | >35dB | Oppervlaktekwaliteit: | 10-5 |
| De deklaag van AR: | <0> | Warmtegeleidingsvermogen: | 7.4W m-1K-1 |
| Hoog licht: | Gadolinium Galliumgranaat,GGG-Substraat,TGG Rod Magneto Optical Crystals |
||

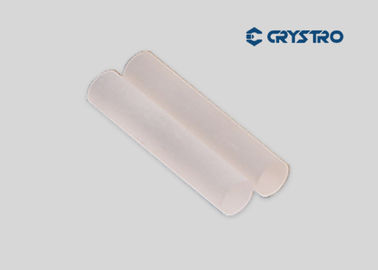

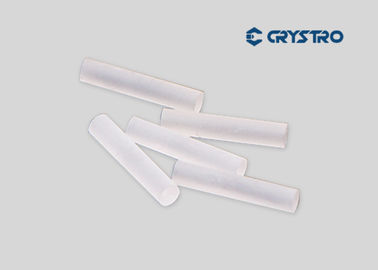

Beschrijving:
TGG is een uitstekend magneto-optisch kristal dat wordt gebruikt in verschillende Faraday-apparaten (polarisator en isolator) in het bereik van 400 nm-1100 nm, exclusief 475-500 nm.
Faraday-polarisator bestaat uit de TGG-kristalstaaf en een speciaal ontworpen magneet. De polarisatie van de bundel door de magneto-optische materialen deflexen en richting van de afbuiging heeft slechts enkele relaties met de richting van het magnetische veld en heeft niets te maken met de richting van de voortplanting van de bundel. Optische isolator is een optische component die de transmissie van gepolariseerd licht in slechts één richting mogelijk maakt.
Kenmerken:
Toepassingen:
Faraday Rotator;
Optische isolator.
Belangrijkste eigenschappen:
| Chemische formule | TB 3 Ga 5 O 12 |
| Lattic Parameter | a = 12,355Å |
| Groeimethode | Czochralski |
| Dichtheid | 7,13 g / cm 3 |
| Mohs-hardheid | 8.0 |
| Smeltpunt | 1725 ℃ |
| Brekingsindex | 1.954 bij 1064 nm |
CRYSTRO levert TGG-kristal met:
| Oriëntatie | [111] binnen ± 15 boogmin |
| Wave Front Distortion | <1/8 golf |
| Extinctieverhouding | > 35dB |
| Diameter tolerantie | + 0,00 mm / -0,05 mm |
| Lengte tolerantie | + 0,2 mm / -0,2 mm |
| Afschuining | 0.10mm@45º |
| Vlakheid | <1/10 golf bij 633nm |
| Parallellisme | <30 boogseconden |
| Haaksheid | <5 boogmin |
| Oppervlaktekwaliteit | 10/5 Scratch / Dig |
| AR-coating | <0,2% |
| Grote afmetingen van kristallen | 2,0-76 mm in diameter |
