Type: | TSAG-Staaf | Diameter: | 170mm |
---|---|---|---|
Diametertolerantie: | +0/-0.05mm | Lengtetolerantie: | +/-0.2mm |
Uitstervenverhouding: | tot 35dB | Oppervlaktekwaliteit: | 10-5 |
De deklaag van AR: | <0> | Golf Front Distortion: | <1> |
Hoog licht: | Gadolinium Galliumgranaat,GGG-Substraat,TSAG Rod Magneto Optic Materials |

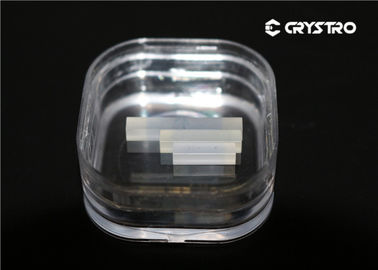

TSAG-Kristallen voor de Isolator Lage Absorptie van Faraday dan TGG-Kristallen
Beschrijving:
Het kristal van TSAG Faraday is een ideaal magnetisch-optisch kristal, dat hoofdzakelijk in de golflengtewaaier van 400-1600 nanometers, namelijk de zichtbare en infrarode banden wordt gebruikt. TSAG is een onontbeerlijk kristal voor de volgende generatie van high-power lasers toe te schrijven aan zijn voordelen van hoge constante, goede thermische en mechanische eigenschappen. Vergeleken met TGG, is Verdet constant bij 1064 NM van TSAG hoger 20% en de absorptie is lager 30%. Onlangs, werden de optische en fonkelingseigenschappen het kristal van van TSAG (Tb3Sc2Al3O12) onderzocht, en te gebruiken mogelijkheden aangezien het scintillatorscherm werd aangetoond.
Eigenschappen:
Grote Verdet-constante (48 radT-1m-1 bij 1064 NM), over 20% hoger dan dat van TGG;
Lage absorptie (<3000 ppm/cm bij 1064 NM), over 30% minder dan dat van TGG
Hoge volgzame macht;
Lage thermaal-veroorzaakte dubbele breking;
Makend de isolator klein.
Toepassingen:
De isolator van Faraday op TSAG-kristal voor hoge machtslasers die wordt gebaseerd
In deze die studie is een isolator van Faraday op een nieuw magneetontsteking-actief middel - TSAG-kristal wordt gebaseerd dat - een isolatieverhouding van meer dan 30 dB verstrekt bij lasermacht tot 500 W voor het eerst geconstrueerd. De metingen en de schattingen tonen aan dat met de verwachte vermindering van de absorptiecoëfficiënt van gekweekte kristallen en het gebruik van optimale richtlijn van kristallografische assen het mogelijk zou zijn om traditioneel FI voor een lasermacht van meer dan 1 kilowatt te construeren.
Weergavetoepassingen: Fonkelingseigenschappen van TSAG-kristal voor weergavetoepassingen
De optische en fonkelingseigenschappen het kristal van van TSAG (Tb3Sc2Al3O12 werden) onderzocht, en te gebruiken mogelijkheden aangezien het scintillatorscherm werd aangetoond. In de spectrums van photoluminescence(pl), verschenen sommige emissielijnen toe te schrijven aan de overgangen van Tb3+ 4f-4f van 500 tot 700 NM. PL de quantumopbrengsten van TGG en TSAG waren 6,5 en 50,9%, respectievelijk. Wanneer bestraald door Röntgenstralen, toonden deze kristallen intense fonkeling, en de emissiegolflengten waren hetzelfde als die in PL spectrums. De tijden van het fonkelingsbederf van TSAG waren 678 μs, respectievelijk.
Hoofdeigenschappen:
Overbrengingswaaier (massa/niet bekleed) | 400-1600nm |
Kristalstructuur | Kubieke, Ruimtegroep Ia3d |
Chemische Formule | Tb3Sc2Al3O12 |
Roosterparameter | a=12.3Å |

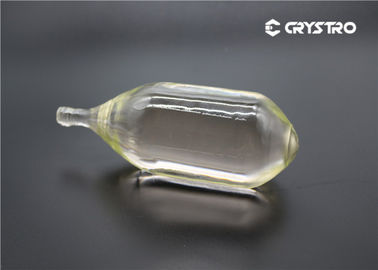

De groeimethode | Czochralski |
Dichtheid | 5.91g/cm3 |
Smeltpunt | 1970℃±10℃ |
CRYSTRO leveringstgg kristal met:
Richtlijn | ±15 ′ |
Golffrontvervorming | <λ/8 |
Uitstervenverhouding | >30dB |
Diametertolerantie | +/-0.05mm |
Lengtetolerantie | +/-0.1mm |
Afkanting | 0.1mm @ 45° |
Vlakheid | <λ/10 bij 633nm |
Parallellisme | <3 ′ |
Perpendicularity | <5 ′ |
Oppervlaktekwaliteit | 10/5 |
De deklaag van AR | <0.3% @ 1064nm |
