| Merknaam: | Crystro |
| Modelnummer: | JCR200608-03 |
| MOQ: | 1pc |
| Leveringstermijn: | 3-4 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |
TSAG-kristallen voor Faraday-isolator Grote Verdet-constante dan TGG-kristallen
Beschrijving:
TSAG Faraday kristal is een ideaal magneto-optisch kristal, dat voornamelijk wordt gebruikt in het golflengtebereik van 400-1600 nanometer, namelijk de zichtbare en infrarood banden.TSAG is een onmisbaar kristal voor de volgende generatie hoogvermogen lasers vanwege de voordelen van een hoge constanteIn vergelijking met TGG is de Verdetconstante bij 1064 nm van TSAG 20 % hoger en de absorptie 30 % lager.De optische en scintillatie eigenschappen van TSAG (Tb3Sc2Al3O12) kristal werden onderzocht., en de mogelijkheden om als scintillator scherm te worden gebruikt werd aangetoond.
Kenmerken:
Grote Verdetconstante ((48 radT-1m-1 bij 1064 nm), ongeveer 20% hoger dan die van TGG;
Lage absorptie (< 3000 ppm/cm bij 1064 nm), ongeveer 30% minder dan die van TGG
De onderstaande voorwaarden gelden ook voor:
een laag thermisch geïnduceerd tweebrekingsvermogen;
De isolator klein maken.
Toepassingen:
Faraday-isolator op basis van TSAG-kristal voor hoogvermogen lasers
Beeldvormende toepassingen:Scintillatie eigenschappen van TSAG kristal voor beeldvormende toepassingen
Hoofd eigenschappen:
| Transmissiebereik ((bulk/niet-gecoat) | 400-1600 nm |
| Kristallenstructuur | Kubische, Ruimte groep Ia3d |
| Chemische formule | Tb3Sc2Al3O12 |
| Parameter van het rooster | a=12,3Å |

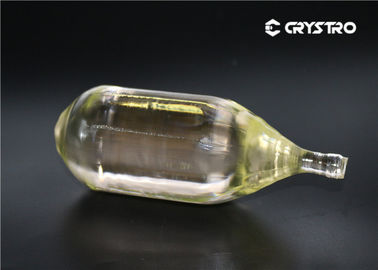

| Groeimethode | Czochralski |
| Dichtheid | 50,91 g/cm3 |
| Smeltepunt | 1970°C±10°C |

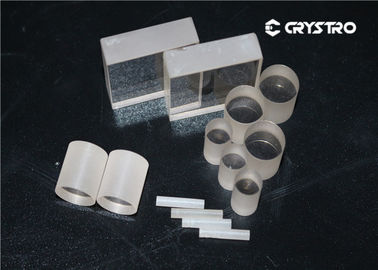

CRYSTRO levert TGG-kristal met:
| Oriëntatie | ± 15′ |
| Wavefront vervorming | < λ/8 |
| Uitstervingspercentage | > 30 dB |
| Diametertolerantie | +/- 0,05 mm |
| Lange tolerantie | +/- 0,1 mm |
| Chamfer | 0.1 mm @ 45° |
| Vlakheid | < λ/10 bij 633 nm |
| Parallelisme | De volgende categorieën: |
| Perpendiculariteit | < 5′ |
| Oppervlakte kwaliteit | 10/5 |
| AR-coating | < 0,3% @ 1064 nm |
Video
Video
Video
Video
Video
Video
Video
Video
|
