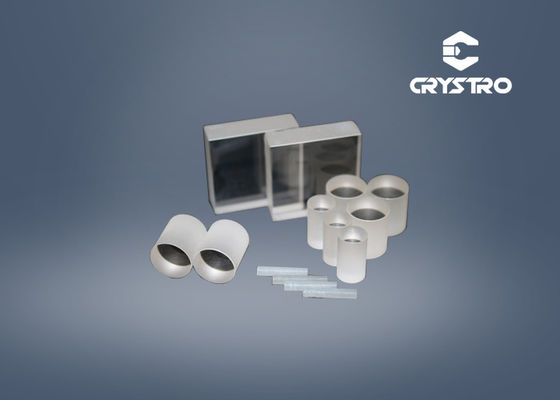

TB3Ga5O12 1 mm Faraday Terbium Gallium Garnet TGG Kristal

TB3Ga5O12 1 mm Faraday Terbium Gallium Garnet TGG Kristal

Merknaam:	Crystro
Modelnummer:	JCR201224-01
MOQ:	1pc
Leveringstermijn:	3-4 weken
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram, PayPal

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

SGS/ROHS/REACH

Materiaal:

Terbium-galliumgranat (TGG) kristal

Diameter:

1 mm, 2 mm,2.5 mm

Uitstervenverhouding:

30 tot 40 dB

Oorspronkelijke plaats:

Anhui, China

Chemische formule:

TB3Ga5O12

Latticparameter:

a=12.355Å

De groeimethode:

Czochralski

Dichtheid:

7.13g/cm3

Verpakking Details:

Transparante schone doos

Levering vermogen:

10000 stuks per week

Markeren:

1 mm TGG Crystal

Faraday TGG Crystal

Terbium Gallium Garnet Kristal

Productbeschrijving

Faradaykristallen Terbium gallium granaten TGG Kristal

Het terbium-galliumgarnite (TGG) -kristal heeft een hoge magneto-optische constante, een laag optisch verlies, een hoge thermische geleidbaarheid en een hoge drempel voor laserschade.TGG enkelkristal is het beste magneto-optische materiaal voor het maken van Faraday-polarisatoren en isolatoren met een toepasselijke golflengte van 400~1100nm ((niet inclusief 470~500nm)De belangrijkste toepassingen zijn:een vermogen van niet meer dan 10 W;Magnetische sensor en optische isolator.

Eigenschappen:

Chemische formule	TBC₃Ga.₅O₁₂
Lattic Parameter	a=12,355Å
Groeimethode	Czochralski
Dichtheid	7.13 g/cm³
Hardheid van Mohs	8.0
Smeltepunt	1725°C
Brekingsindex	1.954 bij 1064 nm

Voordelen:

Grote Verdetconstante (typisch 35 dB, maximaal 40 dB)
Lage optische verliezen (< 0,1%/cm)
Hoge drempel voor laserschade (> 1 GW/cm2).
TGG heeft twee keer de Verdet constante van een met terbium gedopeerd glas.
De thermische geleidbaarheid is een orde van grootte groter dan bij normaal glas.
Optische verliezen zijn lager voor TGG dan voor Tb-glase

CRYSTRO levert TGG-kristal met:

Oriëntatie	[111] binnen ±15 boogmin
Vervorming van het front van de golf	< 1/8 golf
Uitstervingspercentage	> 35 dB
Diametertolerantie	+0,00 mm/-0,05 mm
Lange tolerantie	+0,2 mm/-0,2 mm
Chamfer	0.10mm@45o
Vlakheid	< 1/10 golf bij 633 nm
Parallelisme	< 30 boogseconden
Perpendiculariteit	< 5 boogmin
Oppervlakte kwaliteit	10/5 Schrapen/graven
AR-coating	< 0,2%
Grote afmetingen van kristallen	20,0-100 mm in diameter
