| Merknaam: | Crystro |
| Modelnummer: | CR211230-09 |
| MOQ: | 1pc |
| Leveringstermijn: | 3-4 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

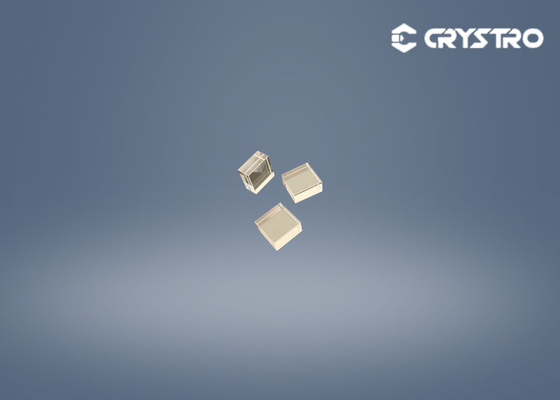

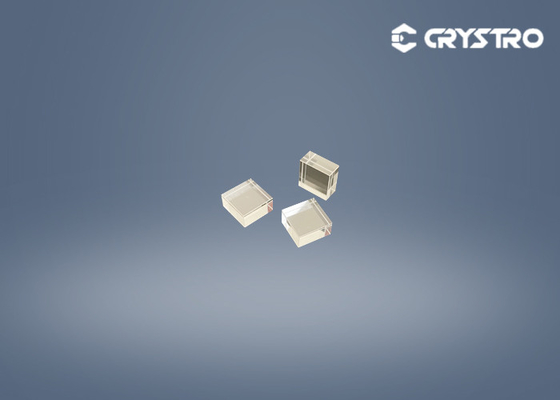

Hoge transmissie kubische 10 mm x 10 mm x 5 mm magnetoptisch kristal bij 1064 nm
Beschrijving:
Terbium gallium garnet (Tb3Ga5O12, TGG) is een cruciale categorie van magneto-optische materialen voor gebruik in de zichtbare en nabije infrarood spectrumregio's (((400-470nm en 500-1500nm)).Het TGG-kristal heeft een grote Verdet-constante (35 RadT−1m−1 bij 1064 nm), hoge thermische geleidbaarheid (7,4 Wm−1K−1), lage optische verliezen (< 0,1%/cm2) en een hoge drempel voor laserschade (> 1 GW/cm2).het is een aantrekkelijk Faraday-roterend kristal dat geschikt is voor het bouwen van magneto-optische isolatoren, magneto-optische schakelaars, magneto-optische modulatoren enzovoort,breed gebruikt in YAG, Ti-dopeerde saffier en andere meerfasenversterking, ringtype, zaadinspuitlaser
Kenmerken:
Toepassingen:
een vermogen van niet meer dan 10 W;
Optische isolatie.
Isolator van vezels
Hoofd eigenschappen:
| Chemische formule | TBC3Ga.5O12 |
| Lattic Parameter | a=12,355Å |
| Groeimethode | Czochralski |
| Dichtheid | 7.13 g/cm3 |
| Hardheid van Mohs | 8.0 |
| Smeltepunt | 1725°C |
| Brekingsindex | 1.954 bij 1064 nm |
CRYSTRO levert TGG-kristal met:
| Oriëntatie | [111] binnen ±15 boogmin |
| Vervorming van het front van de golf | < 1/8 golf |
| Uitstervingspercentage | > 35 dB |
| Diametertolerantie | +0,00 mm/-0,05 mm |
| Lange tolerantie | +0,2 mm/-0,2 mm |
| Chamfer | 0.10mm@45o |
| Vlakheid | < 1/10 golf bij 633 nm |
| Parallelisme | < 30 boogseconden |
| Perpendiculariteit | < 5 boogmin |
| Oppervlakte kwaliteit | 10/5 Schrapen/graven |
| AR-coating | < 0,2% |
| Grote afmetingen van kristallen | 20,0-76 mm in diameter |
Video
Video
Video
Video
Video
Video
Video
Video
|
