| Merknaam: | Crystro |
| Modelnummer: | JCR200404-01 |
| MOQ: | 1pc |
| Prijs: | USD 20-100/pc |
| Leveringstermijn: | 3-4 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

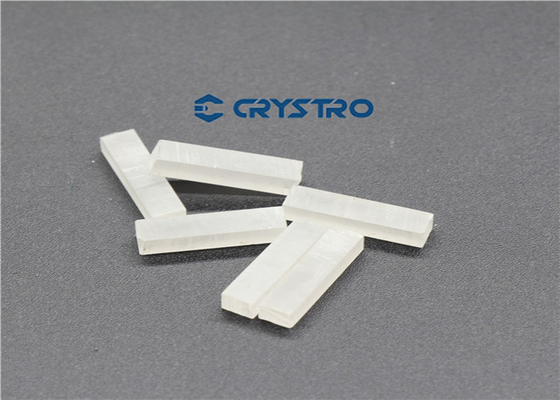

Terbium Gallium Garnet TGG Magneto-optisch kristal voor optische isolatieapparaten
Magneto-optisch kristal terbium gallium garnet (TGG) voor optische isolatieapparaten
Terbium Gallium Garnet (TGG) is het juiste kristalmateriaal voor Farady-apparaten.De polarisatie van een lichtbundel die door de rotator gaat, zorgt voor een rotatie.
De optische isolator is een Faraday-rotator die tussen twee goed uitgelijnde polarisatoren is geplaatst waardoor een lichtbundel slechts in één richting door kan gaan.TGG heeft een combinatie van uitstekende eigenschappen zoals grote Verdet constante, een laag lichtverlies, een hoge thermische geleidbaarheid en een hoge lichtbeschadigingsdrempel, waardoor het een uniek materiaal is voor Faraday-apparaten, met name geschikt voor YAG-lasers en Ti: saffier afstembare lasers,ringlasers en zaad-injectielasers.
Het magneto-optische kristal TGG is een optimaal materiaal voor Faraday-apparaten in het bereik van 400 nm-1100 nm, met uitzondering van 470-500 nm.De Faraday-rotator bestaat uit een TGG-staaf in een speciaal ontworpen magneetDe rotatie van de polarisatie van een lichtbundel die door de rotator gaat, is alleen afhankelijk van de richting van het magnetisch veld en niet van de richting van de verspreiding van de lichtbundel.
De rotatierichting is alleen afhankelijk van de richting van het magnetisch veld en niet van de verspreidingsrichting van de lichtbundel.De optische isolator bestaat uit een 45 graden rotator tussen twee geschikt aangebrachte polarisatoren die een lichtstraal alleen in één richting door laten gaanMet een combinatie van uitstekende eigenschappen, zoals grote groenconstante, lage lichtverlies, hoge thermische geleidbaarheid en een hoge lichtbeschadigingsdrempel, is TGG het unieke materiaal voor Farady-apparaten.Het wordt veel gebruikt voor YAG-lasers en Ti- Sapphire afstembare lasers, ringlasers, enz.
Kenmerken:
Toepassingen:
een vermogen van niet meer dan 10 W;
Optische isolatie.
Hoofd eigenschappen:
| Chemische formule | TBC3Ga.5O12 |
| Lattic Parameter | a=12,355Å |
| Groeimethode | Czochralski |
| Dichtheid | 7.13 g/cm3 |
| Hardheid van Mohs | 8.0 |
| Smeltepunt | 1725°C |
| Brekingsindex | 1.954 bij 1064 nm |
CRYSTRO levert TGG-kristal met:
| Oriëntatie | [111] binnen ±15 boogmin |
| Vervorming van het front van de golf | < 1/8 golf |
| Uitstervingspercentage | > 35 dB |
| Diametertolerantie | +0,00 mm/-0,05 mm |
| Lange tolerantie | +0,2 mm/-0,2 mm |
| Chamfer | 0.10mm@45o |
| Vlakheid | < 1/10 golf bij 633 nm |
| Parallelisme | < 30 boogseconden |
| Perpendiculariteit | < 5 boogmin |
| Oppervlakte kwaliteit | 10/5 Schrapen/graven |
| AR-coating | < 0,2% |
| Grote afmetingen van kristallen | 20,0-76 mm in diameter |
