| Merknaam: | Crystro |
| Modelnummer: | JCR200608-01 |
| MOQ: | 1pc |
| Leveringstermijn: | 3-4 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

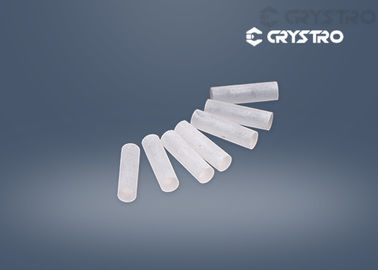

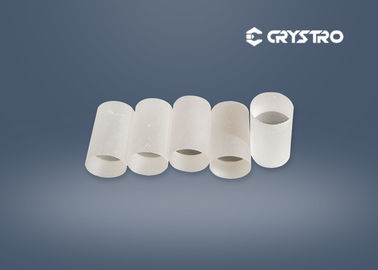

TSAG-kristallen voor Faraday-isolator 1064nm 800nm 680nm AR-coating
Beschrijving:
TSAG is een perfect magneto-optisch kristal dat kan worden gebruikt in zichtbare en infraroodgolflengte gebieden.Goede thermische en mechanische eigenschappen maken TSAG een zeer betrouwbaar materiaal dat geschikt is voor de volgende generatie glasvezellasersVergeleken met TGG heeft TSAG ongeveer 20% hogere Verdetconstante en ongeveer 30% lagere absorptie bij 1064 nm.
Kenmerken:
Grote Verdetconstante ((48 radT-1m-1 bij 1064 nm), ongeveer 20% hoger dan die van TGG;
Lage absorptie (< 3000 ppm/cm bij 1064 nm), ongeveer 30% minder dan die van TGG
De onderstaande voorwaarden gelden ook voor:
een laag thermisch geïnduceerd tweebrekingsvermogen;
De isolator klein maken.
Toepassingen:
Faraday-isolator op basis van TSAG-kristal voor hoogvermogen lasers
Beeldvormende toepassingen:Scintillatie eigenschappen van TSAG kristal voor beeldvormende toepassingen
Hoofd eigenschappen:
| Transmissiebereik ((bulk/niet-gecoat) | 400-1600 nm |
| Kristallenstructuur | Kubische, Ruimte groep Ia3d |
| Chemische formule | Tb3Sc2Al3O12 |
| Parameter van het rooster | a=12,3Å |
| Groeimethode | Czochralski |
| Dichtheid | 50,91 g/cm3 |
| Smeltepunt | 1970°C±10°C |
CRYSTRO levert TGG-kristal met:
| Oriëntatie | ± 15′ |
| Wavefront vervorming | < λ/8 |
| Uitstervingspercentage | > 30 dB |
| Diametertolerantie | +/- 0,05 mm |
| Lange tolerantie | +/- 0,1 mm |
| Chamfer | 0.1 mm @ 45° |
| Vlakheid | < λ/10 bij 633 nm |
| Parallelisme | De volgende categorieën: |
| Perpendiculariteit | < 5′ |
| Oppervlakte kwaliteit | 10/5 |
| AR-coating | < 0,3% @ 1064 nm |
