| Merknaam: | Crystro |
| Modelnummer: | CR210127-01 |
| MOQ: | 1pc |
| Leveringstermijn: | 4-5weeks |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

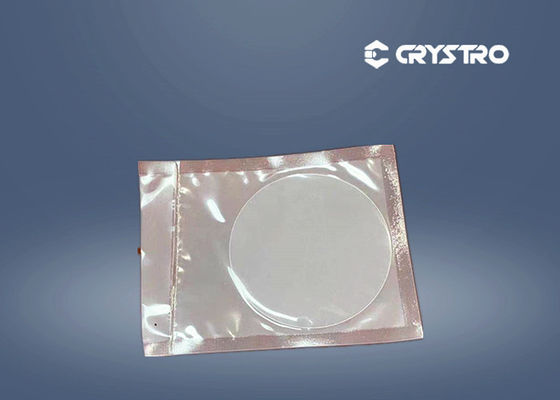

4 inch Diameter 500 μm Dikte GSGG Substraten

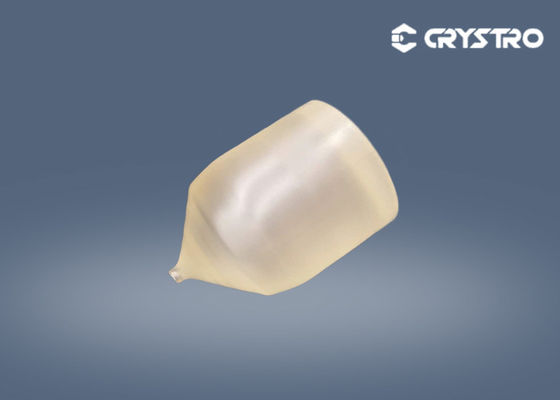

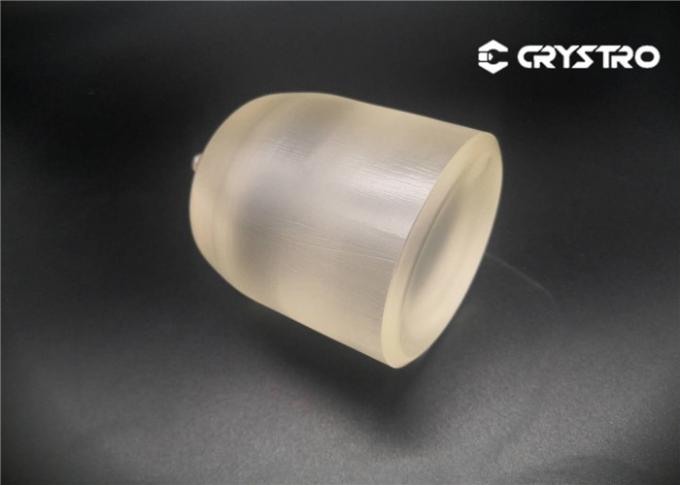

Gadolinium gallium garnet (GGG) is een speciaal substraat voor magneto-optische flims.en het kerncomponent is YIG of BIG film geplaatst in het magnetisch veld. Verschillende tangentiële GGG-eenkristallen substraten kunnen worden gematcht met het rooster van dergelijke magneto-optische materialen, waardoor de succesvolle epitaxiale groei van YIG- en BIG-films wordt gewaarborgd.De goede fysiekeDe mechanische en chemische stabiliteit van GGG zorgt ook voor de eisen van het substraat in het proces van filmperparatie.
| Eigenschappen van kristallen | ||
| Kristalgroeimethode | Czochralski | |
| Kristalgroeioriëntatie | (100), (111) | |
| Maximale grootte | 3 inch in diameter | |
| Veranderingen | Dopanten op aanvraag | |
| Kristallografische eigenschappen | ||
| Kristallografische structuur | Koepel | |
| a = 12,383 Å | ||
| a = 12,505 ÅGGGG | ||
| Mineralogisch | Garnets | |
| Zwemmingsstructuur | Perfect. | |
| Kleur | Kleurloos.Bruinig SGGG | |
| Fysieke eigenschappen | ||
| Dichtheid | 70,09 g/cm3 | |
| Smeltpunt | 1730 °C | |
| Hardheid | 7.5 (Mohs) | |
| Dielectrische constante | 30 | |
| tangent van dielectrische verliezen (10 GHz) | ca. 3,0 * 10_4 | |
| Optische eigenschappen | ||
| Transmissiebereik | 0.3 tot en met 7.0 mm | |
| Brekingsindex: | nd = 1,9708 bij 577 nm | |
Toepassing:
CRYSTRO levert GGG-kristal met:
| Oriëntatie | <111> <100> binnen ±15 boogmin |
| Vervorming van het front van de golf | < 1/4 wave@632 |
| Diametertolerantie | ± 0,05 mm |
| Lange tolerantie | ±0,2 mm |
| Chamfer | 0.10mm@45o |
| Vlakheid | < 1/10 golf bij 633 nm |
| Parallelisme | < 30 boogseconden |
| Perpendiculariteit | < 15 boogmin |
| Oppervlakte kwaliteit | 10/5 Schrapen/graven |
| Duidelijke opening | > 90% |
| Grote afmetingen van kristallen | 2.8-76 mm in diameter |
