| Merknaam: | Crystro |
| Modelnummer: | CR210127-04 |
| MOQ: | 1pc |
| Leveringstermijn: | 4-5weeks |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

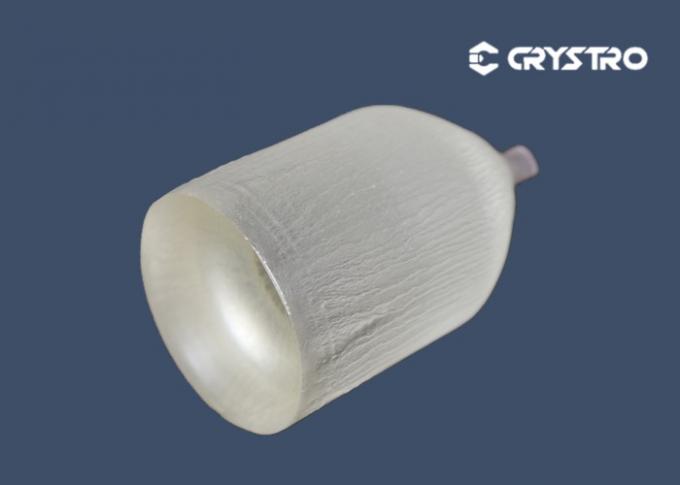

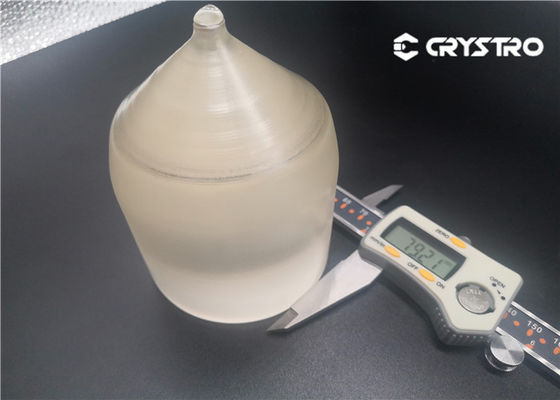

Vervangen Gadolinium gallium granat GSGG Single Crystal Wafer
Het vervangen Gadolinium gallium garnet (GGG) is een speciaal substraat voor magneto-optische flims. In optische communicatieapparatuur zijn een groot aantal optische isolatoren van 1,3 en 1,5 micron nodig.en het kerncomponent is YIG of BIG film geplaatst in het magnetisch veld. Verschillende tangentiële GGG-eenkristallen substraten kunnen worden gematcht met het rooster van dergelijke magneto-optische materialen, waardoor de succesvolle epitaxiale groei van YIG- en BIG-films wordt gewaarborgd.
| Productnaam: | SGGG enkelkristalliën substraat | |
| Technische parameters: | Chemische formule | GGG vervangen |
| Gitterformulier | 12.497A | |
| Groeimethode | Czochralski | |
| Hardheid van Mohs | 7.5 | |
| Smeltepunt | 1730° C | |
| Zuiverheid | > 99,99% | |
| Dichtheid | 70,09 g/cm3 | |
| Ruwheid van het oppervlak | optisch gepolijste zijkant naar boven < 100 A | |
| Pools | enkelzijdig of dubbelzijdig poetsmiddel | |
| Oriëntatie | < 111>+0.2° | |
| Brekingsindex | 1.954 bij 1064 nm | |
| Specificaties: | < 100>, < 110>, < 111> Tolerantie: + / -2 graden | |
| 10x10x1.0mm; 20x20x1.0mm; 3" diameter x 0.5mm; 4" diameter x 0.5mm... | ||
| Kan aangepast worden oriëntatie en grootte. | ||

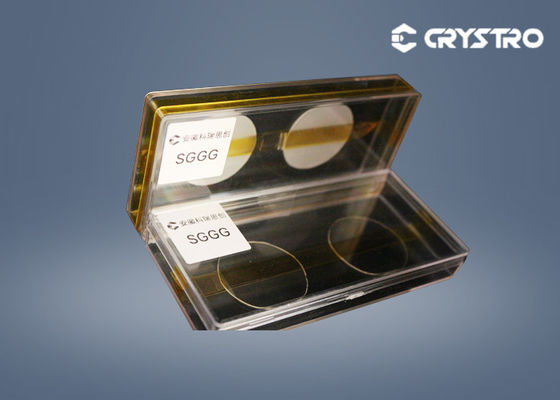

| Standaardverpakking: | 1000 schoonruimte, 100 schoon zak of een enkele doos verpakking | |
| Instructies voor opslag: | Aangezien het metaal gemakkelijk wordt geoxideerd, moet het onder vacuüm worden bewaard en binnen een maand worden gebruikt. | |
CRYSTRO levert GGG-kristal met:
| Oriëntatie | <111> <100> binnen ±15 boogmin |
| Vervorming van het front van de golf | < 1/4 wave@632 |
| Diametertolerantie | ± 0,05 mm |
| Lange tolerantie | ±0,2 mm |
| Chamfer | 0.10mm@45o |
| Vlakheid | < 1/10 golf bij 633 nm |
| Parallelisme | < 30 boogseconden |
| Perpendiculariteit | < 15 boogmin |
| Oppervlakte kwaliteit | 10/5 Schrapen/graven |
| Duidelijke opening | > 90% |
| Grote afmetingen van kristallen | 2.8-76 mm in diameter |
Toepassing:
