| Merknaam: | Crystro |
| Modelnummer: | CR210508-03 |
| MOQ: | 1pc |
| Leveringstermijn: | 2-4weeks |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

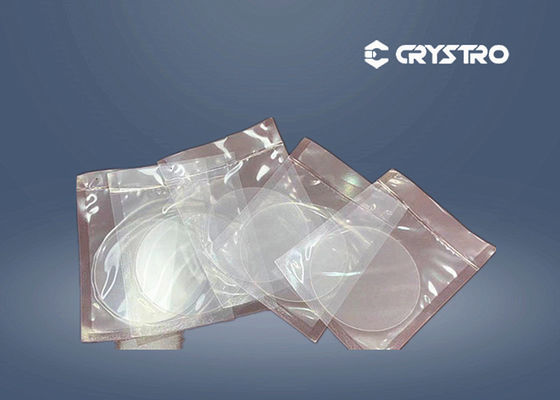

Op maat gemaakte enkelkristallijn substraten Gd3Ga5O12
GGG is ook een substraatmateriaal voor microgolfapparaten.
In de optische communicatieapparaten, vereisen veel van het gebruik van 1.3u en 1.5u optische isolator, waarvan de kerncomponent is de YIG of BIG film in een magnetisch veld geplaatst.
GGG is met succes toegepast in de magnetische koelindustrie in de temperatuurzone onder de 20 k voor markt HeII-stroom en helium-stikstofvloeibare voorstadiumkoeling.
Crystro's GGG heeft een laag optisch verlies ((<0,1%/cm2), een hoge thermische geleidbaarheid ((7,4W m-1K-1), een hoge drempel voor laserbeschadiging ((>1GW/cm2)
| Grootte | Maximaal 4 inch diameter |
| Dikte | 0.5 mm, 1.0 mm |
| Polieren | met een breedte van niet meer dan 50 mm |
| Oriëntatie | < 111>,< 100> ±2° |
| Precieze oriëntatie van de rand | < 2° |
| Snijdende rand | aangepaste |
| Ruwheid | < 0,5 nm |

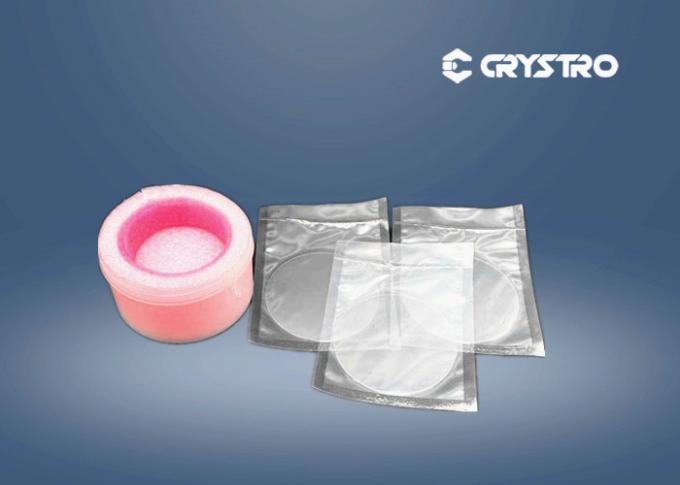

| Pakket | Duizendvoudige schoonkamer, vacuümzakken. |
| Oriëntatie | [111] binnen ±15 boogmin |
| Vervorming van het front van de golf | < 1/4 wave@632 |
| Diametertolerantie | ± 0,05 mm |
| Lange tolerantie | ±0,2 mm |
| Chamfer | 0.10mm@45o |
| Vlakheid | < 1/10 golf bij 633 nm |
| Parallelisme | < 30 boogseconden |
| Perpendiculariteit | < 15 boogmin |
| Oppervlakte kwaliteit | 10/5 Schrapen/graven |
| Duidelijke opening | > 90% |
| Grote afmetingen van kristallen | 2.8-76 mm in diameter |
Vergelijk GGG met SGGG:
| Materiaal | GGG | GGGG |
| Chemische formule | Gd3Ga5O12 | GGG vervangen |
| Gitterconstante | 12.383A | 12.497A |
| Groeimethode | Czochralski | Czochralski |
| Dichtheid | 7.13 g/cm3 | 70,09 g/cm3 |
| Hardheid van Mohs | 8 | 7.5 |
| Smeltepunt | 1725°C | 1730°C |
| Brekingsindex | 1.954 bij 1064 nm | 1.954 bij 1064 nm |
document:
GGG SGGG NGG Crystal.pdf
Crystro heeft een perfecte automatische productiemachine, de huidige producten zijn voornamelijk geconcentreerd in de YAG, TGG, TSAG,GGG,LGS,Ce:GAGG,Ce:YAG en Ce:LuYAG kristallen.
We hebben ook een kristalonderzoekscentrum opgericht en verschillende soorten kristallen ontwikkeld.
