| Merknaam: | Crystro |
| Modelnummer: | CR2202241-06 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

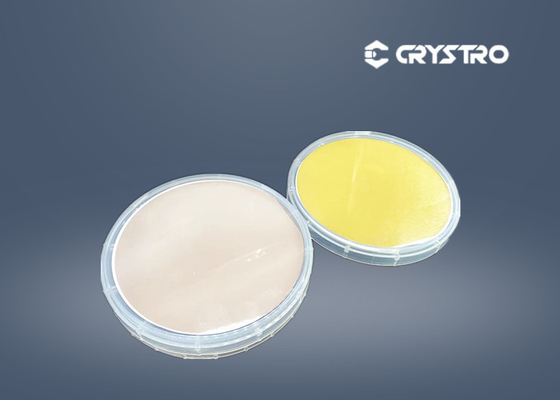

Geel Zwart Fe2O3 gedopte LiTaO3 wafer gebruikt voor fotorefractieve toepassingen
LiTaO3 is een E-O-kristal dat veel wordt gebruikt voor E-O-apparaten, vanwege zijn goede optische NLO- en E-O-eigenschappen, evenals een hoge schadedrempel.
Met behulp van de Czochralski methode werden de met Fe gedopte congruenten LiTaO3 gekweekt.De testresultaten tonen aan dat de roosterconstante toeneemt met het verhogen van het Fe2O3-gehalteDit resultaat geeft aan dat Fe:LiTaO3 een betere fotorefractieve eigenschap heeft dan ongedoopt LiTaO3.
CRYSTRO levert hoogwaardige LiTaO3-bolletjes, ingots en wafers met de volgende specificaties voor standaardtoepassingen, met een diameter tot 6 inch.
| Diameter | 76.2 ± 0,2 mm | 100 ± 0,2 mm | 150 ± 0,2 mm | |
| Primary Flat | 22 ± 1 mm | 32 ± 1 mm | 47.5mm, 57.5mm, Notch | |
| Oriëntatie | 36° Y, 42° Y, X-112° Y, Y, Z | |||
| Dikte | 00,07 mm tot 1,0 mm | 0.1 mm~1.0 mm | 0.35 mm~1.0 mm | |
| Afwerking van het oppervlak | Eenzijdig / dubbelzijdig gepolijst / dubbelzijdig gepolijst | |||
| TTV | < 1 ~ 5 μm | |||
| BOW | ± (20 μm ~ 40 μm) | |||
| Warp snelheid. | <= 20 μm ~ 50 μm | |||
| LTV (5mmx5mm) | < 1,5 mm | |||
| PLTV ((< 0,5 mm) | ≥98% (5 mm*5 mm) met uitzondering van de rand van 2 mm | |||
| Gepolijste zijde Ra | Ruwheid Ra<=5A | |||
| Criteria voor de achterzijde | Ruwheid Ra:0.5-1.0 μm, GC#1000 | |||
| Scratch & Dig (S/D) | 20/10, 40/20, 60/40 | |||
| Edge-profiel | Compleet met SEMI M1.2@ met GC800#.regular op C getypt | |||
| scheuren, zagen, vlekken | Geen | |||
Crystro kan op verzoek andere maten en specificaties van wafers aanbieden.
Basis eigenschappen van LiTaO3::
| Kristallenstructuur | Trigonaal, Ruimtegroep R3c, Puntgroep 3m |
| Celparameters | a=5,154Å, c=13,781Å |
| Smeltepunt | 1650°C |
| Curie-temperatuur | 607°C |
| Hardheid van Mohs | 5.5 |
| Dichtheid | 7.46 g/cm3 |
| Dielectrische constante | De test wordt uitgevoerd op de volgende wijze:51.7 |
| ε33/ε0:44.5 | |
| Elastische stijfheidscoëfficiënten | CE11:2.33(×1011N/m2) |
| CE33:2.77(×1011N/m2) | |
| Piezo-elektrische spanningsconstanten | d22:2.4 ((×10-11C/N) |
| d33:0.8(×10-11C/N) | |
| Transmissiebereik | 400-4500 nm |
| Elektro-optische coëfficiënten | r33=30,4pm/V |
| Brekingsindex bij 632,8 nm | No=2.176, ne=2.180 |
|
|
