Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Type: | spatie | Pools: | 10/5 |
---|---|---|---|
Diameter: | 20mm/50mm/60mm | Lengte: | 10mm/40mm/60mm |
certification: | SGS | Model: | Cr20200107-7 |
Hoog licht: | pockels celmodulator,bbo pockels cel,Omwentelings Elektro-optische Kristallen |

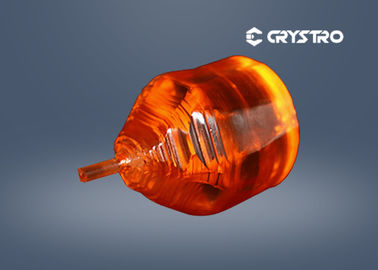

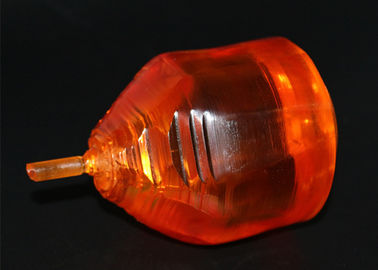

Piezoelectric Langasite La3Ga5SiO14 (LGS) wordt Crystal Can aangepast
Langasitekristal (La3GA5SiO14, LGS die), tot de ruimtegroep P321, puntgroep 32 is behoren, gemeld om nieuwe piezoelectric materialen voor vervaardiging van oppervlakte akoestische golf (ZAAG) en bulk akoestische golf (BAW) apparaten te beloven. De apparaten van langasitekristal bij op hoge temperatuur tot 900℃ wegens zijn hoge thermische stabiliteit kunnen worden gemaakt zouden worden gebruikt die.
Het silicaat van het lanthaangallium (La2GA5SiO14 ) is een fenomenale uitvinding. Hoewel langasite aanvankelijk als laserkristal werd ontwikkeld, openbaarde het een opmerkelijke combinatie piezoelectric kwaliteiten, die nieuwe kansen openstelden om het LGS-kristal in radiofrequentieapparaten te gebruiken. De belangrijkste toepassingen van langasitekristallen nu is ZAAGfilters en ZAGEN resonators. De deskundigen zijn het ermee eens dat LGS de beste keus voor de frequentieapparaten is van het hoog rendementbrede scala omdat het uitzonderlijke frequentie-temperatuur kenmerken, een zeer hoge index van elektromechanische koppeling en de onvergelijkelijke q-Factor van de V.N. bezit.
Hoofdeigenschappen:
Crystal Structure | het rigonalsysteem, groepeert 33 a= 8,1783 c = 5,1014 |
De groeimethode | Czochralski |
Hardheid | 6.6 Moh |
Dichtheid | 5,754 g/cm3 |
Smeltingspunt | 1470 o C (het punt van de faseovergang: N/A) |
Thermische uitbreiding (x10-6 oC) | α 11: 5,10 α 33: 3,61 |
Akoestische snelheid, ZAAG | 2400 (m/sec) |
Frequentieconstante, BAW | 1380 (kHz/mm) |
Piezoelectric koppeling | K2 (%) BAW: 2.21 ZAAG: 0,3 |
Opneming | N0 |
Puntgroep | 32 |
Groep in de lucht | P32I |
specifieke weerstand | 4.0×1012Ω/cm-1 |
Dikte | 0.130.5mm |
Diameter | 50mm |
Lengte | 90100mm |
Smeltpunt | 1470℃ |
Dichtheid | 5.67g/cm3 |
Mohshardheid | 5.5 |
Thermische uitbreidingscoëfficiënt | aa=16×10-6/K, ac=4×10-6/K |
De drempel van de fotoschade | 670MV/cm2 |
Celparameters | a=b=0.8162nm, c=0.5087nm |
Diëlektrische constante | ε11=18.27 |
ε33=55.26 | |
Elektro-optische coëfficiënten | γ11=2.3×10-12m/V |
γ33=1.8×10-12m/V | |
Piezoelectric spanningsconstante (10-12) C/N |
D11=6.3 |
D14=-5.4 | |
Fasesnelheid, m/s | 2750~2850 |
Elektromechanische koppelingscoëfficiënt, K [%] | 0.28~0.46 |
Oplosbaarheid | Niets |
Coëfficiënt van thermische uitbreiding | α11=5.15×10-6K-1 |
α33=3.65×10-6K-1 |
Eigenschappen:
Hoge schadedrempel
Goede optische omwenteling
Kan hoge en lage temperatuurveranderingen weerstaan
Stabiele fysieke en chemische eigenschappen
Hoge elektromechanische koppelingscoëfficiënt (3 keer van kwarts)
Lage gelijkwaardige reeks weerstands
Toepassingen:
electro-optic q-Schakelaar
ZAAGapparaat
BAW-apparaat
Sensor
Tarief van de hoge machts het hoge herhaling al laser in vaste toestand
De laser van de hoge en lage temperatuurverandering
