| Merknaam: | Crystro |
| Modelnummer: | CR210.205-1 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

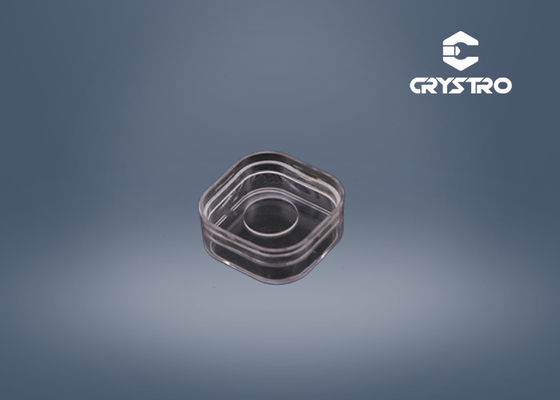

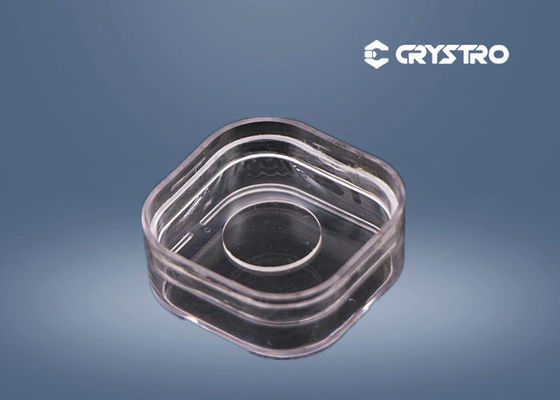

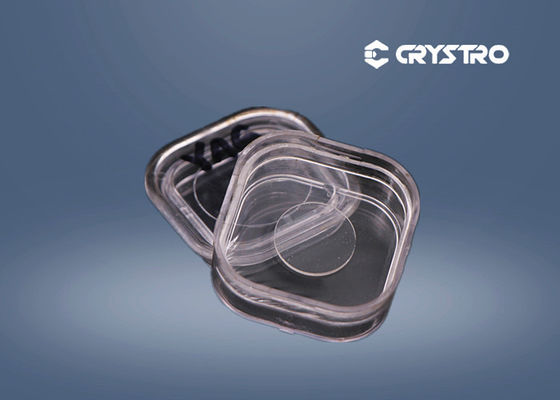

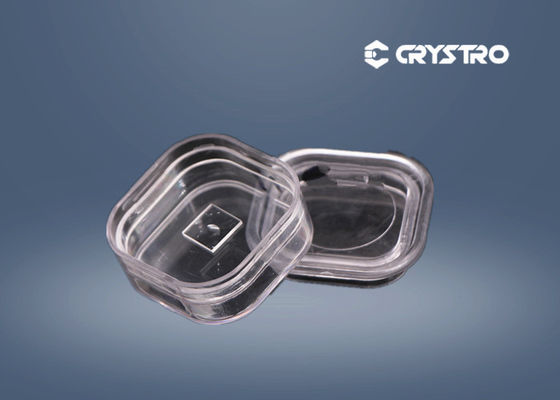

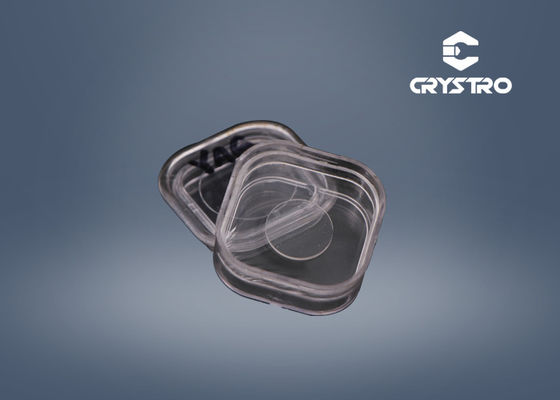

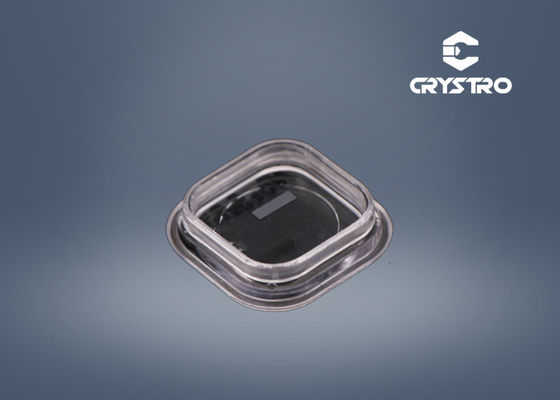

Lithiumniobate - LiNbO3 kristalmateriaal
LiNbO3Het kristal combineert lage kosten, goede mechanische en fysische eigenschappen en een hoge optische homogeniteit.3de wiggen zijn veel gebruikt in vezelisolatoren en circulatoren.
LiNbO3 (Lithiumniobate, LN) kristal iseen negatief eenassig kristal en een van de meest gedetailleerde optische materialen.Met zijn brede doorzichtigheidsbereik in het zichtbare en midden-infrarood en de uitstekende chemische en mechanische stabiliteit, LN-kristal kan worden gebruikt als bifrengent materiaal voor toepassingen in infrarood.
Met zijngrote elektro-optische coëfficiënten, een breed raam voor optische transparantie en beschikbaarheid van kristallen van hoge optische kwaliteit,LN (lithiumniobate) kristal is vaak het materiaal van keuze voor optische modulatie en Q-switch bij nabij-infrarood en infrarood golflengtenVoor elektro-optische modulatoren (EOM) kan het kristal z-gesneden worden.met nul resterende twee-breuk langs de richting van de lichtverspreiding of x-snijding met niet-nul resterende twee-breuk en de maximale effectieve elektro-optische coëfficiënt.Voor de Q-switch wordt het kristal typisch z-gesneden met nul resterende twee-breuk en wordt een elektrisch veld aangebracht transversaal aan de richting van de lichtverspreiding.De piezo-elektrische ring in LN is een nadeel bij hoge herhalingsfrequentie, maar kan tot op zekere hoogte worden overwonnen met een passend piezo-elektrisch gedempt ontwerp.
Voor elektroden zijn zowel zuivere LN- als MgO-gedopte LN-kristallen (MgO:LN) verkrijgbaar met een gouden coating aan de zijkanten
Crystro biedt:
Basis eigenschappen van LiNbO3
| Kristallenstructuur | Trigonaal, Ruimtegroep R3c, Puntgroep 3m |
| Smeltepunt | 1253°C |
| Hardheid van Mohs | 5 |
| Dichtheid | 40,64 g/cm3 |
| Delicaatheid | Geen |
| Optische homogeniteit | ~5x10- 5/cm |
| Doorzichtigheidsbereik | 420-5200 nm |
| Absorptiecoëfficiënt | ~ 0,1%/cm @1064 nm |
| Brekingsindices bij 1064 nm | ne=2.146, no= 2,220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no=2,286@632,8 nm |
| Thermische uitbreidingscoëfficiënten (bij 25°C) | //a,2.0x10-6- Ik heb het niet.2.2x10-6/K |
| Koefficiënten van de warmtegeleiding | 38 W/m/K bij 25°C |
| Thermische optische coëfficiënten | - Nee.o/dT=-0,874 x 10-6/K bij 1,4 μm dne/dT=39.073 x 10-6/K bij 1,4 μm |
| De Sellmeiervergelijkingen (λ in μm) | no2=4,9048+0,11768/(λ2-0,04750) -0,027169λ2ne2=4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Specificaties van LiNbO3wedges
| Openingsopening | 10,0 x 1,0 mm2tot 4 x 4 mm2 |
| Dimensionele tolerantie | ± 0,05 mm |
| Tolerantie van de wighoek | ±0,1° |
| Optische asrichting | ±0,5° |
| Vlakheid | λ/4 @ 632,8 nm |
| Oppervlakte kwaliteit | 20 tot 10 |
| AR-coating | R<0,2% @1550nm±40nm |
| Standaardgrootte | 1.25 mm x 1,25 mm x 0,5 mm met 13o of 15o wig, phi = 22,5o |
Opmerking:Andere maten en coatings zijn op aanvraag verkrijgbaar.
Niet-lineaire optische eigenschappen:
| NLO-coëfficiënten | d33= 34,4 pm/V d31= d15= 5,95 pm/V d22= 15.07 uur/V |
|
| Effectieve NLO-coëfficiënten | deff= 5,7 pm/V voor een frequentiedubbeling van 1300 nm; deff= 5,3 pm/V voor OPO gepompt bij 1064 nm; deff= 17,6 pm/V voor quasi-fase-matched structuur. |
|
| Elektro-optische coëfficiënten | GT33= 32 pm/V, γs33= 31 pm/V, GT31= 10 pm/V, γs31= 8,6 pm/V, GT22= 6,8 pm/V, γs22= 3,4 pm/V, |
|
| Fotorefractieve schade drempel | 50 MW/cm2(10 ns, 1064 nm) | |
| De grenswaarde voor oppervlakteschade | 300 MW/cm2(10 ns, 1064 nm) |
|
Specificaties van LN EO-onderdelen:
| Wavefront vervorming: | Minder dan λ/8 @ 633 nm |
| Dimensionele tolerantie: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Openingsopening: | > 90% centraal gebied |
| Vlakheid: | λ/8 @ 633 nm |
| Oppervlakte kwaliteit: | Scratch/Dig 10/5 per MIL-O-13830A |
| Parallelisme: | meer dan 20 boogseconden |
| Perpendiculariteit: | 5 boogminuten |
| Hoekstolerantie: | Δθ < 0.5o, Δφ < 0.5o |
LiNbO3wordt ook veel gebruikt als elektro-optische modulatoren en O-switches voor Nd: YAG, Nd: YLF en Ti: Sapphire lasers, evenals modulatoren voor glasvezel.De volgende tabel bevat de specificaties van een typische LiNbO:3Het licht verspreidt zich in z-as. De elektro-optische coëfficiënten van LiNbO3zijn: r33= 32 pm/V, r31= 22 uur/V, r22= 6,8 pm/V bij lage frequentie en r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V bij hoge elektrische frequentie.π=λd/no3γc.1, γc.=(ne/no)3γ33-γ13.
LiNbO3Q-schakelaarspecificaties
| Grootte | 9 x 9 x 25 mm3of 4 x 4 x 15 mm3 |
| Andere afmetingen zijn op aanvraag beschikbaar | |
| Tolerantie van grootte | Z-as: ± 0,2 mm |
| X-as en Y-as: ± 0,1 mm | |
| Chanfer | met een breedte van niet meer dan 0,5 mm bij |
| Accuraatheid van de oriëntatie | Z-as: < ±5′,X-as en Y-as: < ±10′ |
| Parallelisme | < 20′′ |
| Afmaken. | 10/5 schrapen/graven |
| Vlakheid | λ/8 bij 633 nm |
| AR-coating | R<0,2% @1064nm |
| Elektroden | Goud/chroom bekleed op X-zijde |
| Wavefront vervorming | < λ/4 @633 nm |
| Uitstervingspercentage | > 400:1 @ 633 nm, φ 6 mm straal |
LiNbO3is ook een goed akoestisch-optisch kristal en wordt gebruikt voor oppervlakte akoestische golf (SAW) wafer en A-O modulators.3kristallen in wafers, gesneden bolletjes, afgewerkte onderdelen en op maat vervaardigde elementen.
Typische SAW-eigenschappen
| Snijtype | SAW snelheid Vs(m/s) | Elektromechanische koppelfactor K2s(%) | Temperatuurcoëfficiënt van snelheid TCV (10-6/°C) | Temperatuurcoëfficiënt van vertraging TCD (10-6/°C) |
| 127.86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |

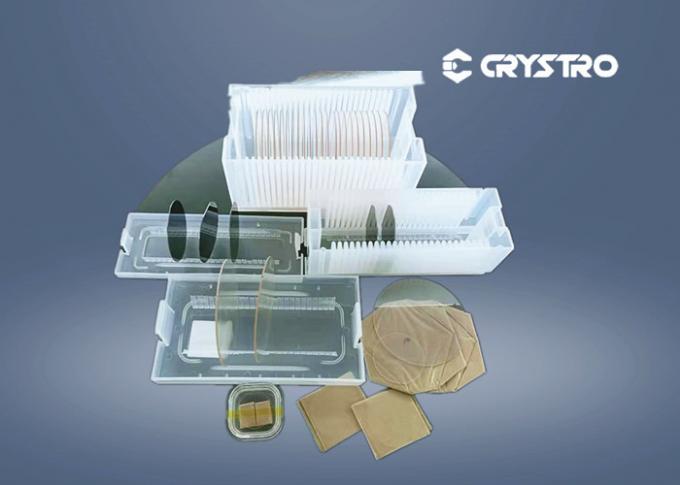

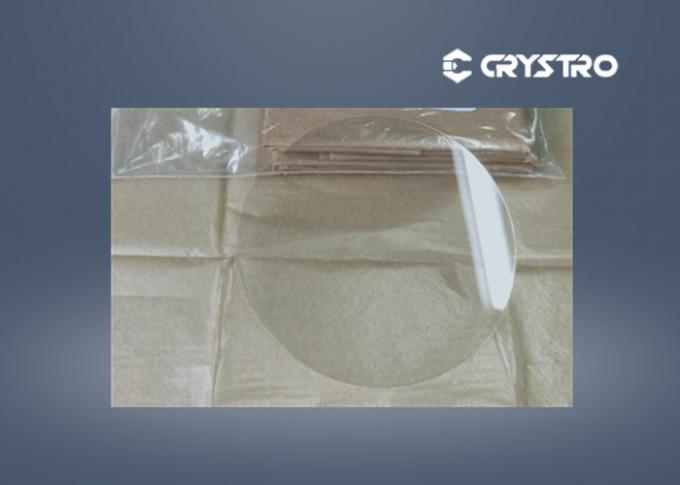

Typische specificaties
| Specificaties | Boule | Wafers | ||
| Diameter | Φ3' | Φ4' | Φ3' | Φ4' |
| Lengte of dikte (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Oriëntatie | 127.86°W,64°W,135°W,X,Y,Z en andere snijwerk | |||
| Refer.Vlakke oriëntatie | X, Y | |||
| Refer.Flaten lengte | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Voorzijde poetswerk | / | Spiegelpolijst 5-15 Å | ||
| Achterzijde lapperen | / | 0.3-1.0 μm | ||
| Vlakheid (μm) | / | ≤ 15 | ||
| Boog (μm) | / | ≤ 25 | ||
Crystro kan op verzoek andere maten en specificaties van wafers aanbieden.
| Kristallenstructuur | Trigonaal, Ruimte groep R3C, Puntgroep 3m |
| Celparameters | a=5,148 Å, c=13,863 Å |
| Smeltepunt | 1253oC |
| Curie-temperatuur | 1140oC |
| Hardheid van Mohs | 5 |
| Dichtheid: | 40,64 g/cm3 |
| Delicaatheid | Geen |
| Optische homogeniteit | ~ 5x10- 5/cm |
| Doorzichtigheidsbereik | 420 -- 5200 nm |
| Absorptiecoëfficiënt | ~ 0,1%/cm @ 1064 nm |
| Brekingsindices bij 1064 nm (Pure LN) |
ne= 2.146, no = 2,220 @ 1300 nm ne = 2.156, no = 2,232 @ 1064 nm ne = 2.203, no = 2,286 @ 632,8 nm |
| Coëfficiënt van thermische uitbreiding (@ 25oC) |
//a, 2,0x10-6/K |
| C, 16,7x10-6/K | |
| Wärmegeleidingscoëfficiënt: | 38 W/m/K bij 250oC |
| Thermische optische coëfficiënt | dno/dT=-0,874x10-6/K bij 1,4 μm dne/dT=39.073x10-6/K bij 1,4 μm |
| De Sellmeiervergelijkingen (Pure LN) (λ in μm) |
- Nee.2= 4,9048+0,11768/(λ2-0,04750) -0,027169λ2 Neen2= 4,5820+0,099169/(λ2-0,04443) -0,021950λ2 |
MgO-gedopte LiNbO3(MgO:LN) heeft vergelijkbare lineaire optische eigenschappen als zuivere LiNbO3, maar de fotorefractieve schadedrempel is veel hoger.
