| Merknaam: | Crystro |
| Modelnummer: | CR210219-2 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 2-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

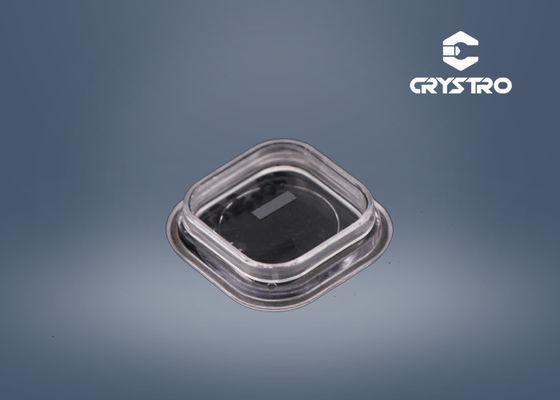

Piezo-elektrisch kristal Lithiumniobate LN LiNbO3
Lithiumniobate (LN, LiNbO3) kristal is een belangrijk materiaal voor optische golfleiders, mobiele telefoons, piezo-elektrische sensoren,optische modulatoren en diverse andere lineaire en niet-lineaire optische toepassingenVeel technologieën zijn gebaseerd op dit materiaal dat unieke piezo-elektrische, optische en foto-elastische eigenschappen heeft en tegelijkertijd mechanische en chemische stabiliteit vertoont.De combinatie van uitstekende elektro-optische, akoesto-optische en niet-lineaire optische eigenschappen maken een aantrekkelijk gastmateriaal voor toepassing in geïntegreerde optica
Met zijngrote elektro-optische coëfficiënten, een breed raam voor optische transparantie en beschikbaarheid van kristallen van hoge optische kwaliteit,LN (lithiumniobate) kristal is vaak het materiaal van keuze voor optische modulatie en Q-switch bij nabij-infrarood en infrarood golflengten.
Niet-lineaire optische eigenschappen:
| NLO-coëfficiënten | d33= 34,4 pm/V d31= d15= 5,95 pm/V d22= 15.07 uur/V |
|
| Effectieve NLO-coëfficiënten | deff= 5,7 pm/V voor een frequentiedubbeling van 1300 nm; deff= 5,3 pm/V voor OPO gepompt bij 1064 nm; deff= 17,6 pm/V voor quasi-fase-matched structuur. |
|
| Elektro-optische coëfficiënten | GT33= 32 pm/V, γs33= 31 pm/V, GT31= 10 pm/V, γs31= 8,6 pm/V, GT22= 6,8 pm/V, γs22= 3,4 pm/V, |
|
| Fotorefractieve schade drempel | 50 MW/cm2(10 ns, 1064 nm) | |
| De grenswaarde voor oppervlakteschade | 300 MW/cm2(10 ns, 1064 nm) |
|
Specificaties van LN EO-onderdelen:
| Wavefront vervorming: | Minder dan λ/8 @ 633 nm |
| Dimensionele tolerantie: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Openingsopening: | > 90% centraal gebied |
| Vlakheid: | λ/8 @ 633 nm |
| Oppervlakte kwaliteit: | Scratch/Dig 10/5 per MIL-O-13830A |
| Parallelisme: | meer dan 20 boogseconden |
| Perpendiculariteit: | 5 boogminuten |
| Hoekstolerantie: | Δθ < 0.5o, Δφ < 0.5o |
Onze voordelen:
| Hoge consistentie |
| Hoog transmissiebereik |
| unieke elektro-optische, piezo-elektrische en niet-lineaire eigenschappen |
| uitstekende mechanische en chemische stabiliteit |
|
laag absorptieverlies, < 0,1 %/cm @ 1064 nm |
|
|
