| Merknaam: | Crystro |
| Modelnummer: | CR210.205-1 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 1-4 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

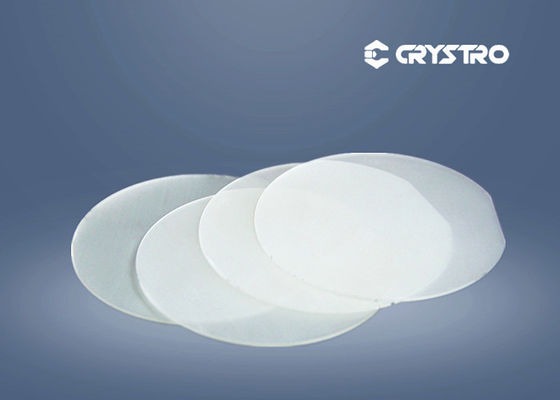

Lithiumniobate LiNbO3 LN enkelkristallig substraat voor pyro-elektrische installaties
LiNbO3 (Lithiumniobate, LN) kristal iseen negatief eenassig kristal en een van de meest gedetailleerde optische materialen.Met zijn brede doorzichtigheidsbereik in het zichtbare en midden-infrarood en de uitstekende chemische en mechanische stabiliteit, LN-kristal kan worden gebruikt als bifrengent materiaal voor toepassingen in infrarood.
Met zijngrote elektro-optische coëfficiënten, een breed raam voor optische transparantie en beschikbaarheid van kristallen van hoge optische kwaliteit,LN (lithiumniobate) kristal is vaak het materiaal van keuze voor optische modulatie en Q-switch bij nabij-infrarood en infrarood golflengtenVoor elektro-optische modulatoren (EOM) kan het kristal z-gesneden worden.met nul resterende twee-breuk langs de richting van de lichtverspreiding of x-snijding met niet-nul resterende twee-breuk en de maximale effectieve elektro-optische coëfficiënt.Voor de Q-switch wordt het kristal typisch z-gesneden met nul resterende twee-breuk en wordt een elektrisch veld aangebracht transversaal aan de richting van de lichtverspreiding.De piezo-elektrische ring in LN is een nadeel bij hoge herhalingsfrequentie, maar kan tot op zekere hoogte worden overwonnen met een passend piezo-elektrisch gedempt ontwerp.
Crystro biedt:
LiNbO3is ook een goed akoestisch-optisch kristal en wordt gebruikt voor oppervlakte akoestische golf (SAW) wafer en A-O modulators.3kristallen in wafers, gesneden bolletjes, afgewerkte onderdelen en op maat vervaardigde elementen.
Basis eigenschappen van LiNbO3:
| Kristallenstructuur | Trigonaal, Ruimtegroep R3c, Puntgroep 3m |
| Smeltepunt | 1253°C |
| Hardheid van Mohs | 5 |
| Dichtheid | 40,64 g/cm3 |
| Delicaatheid | Geen |
| Optische homogeniteit | ~5x10- 5/cm |
| Doorzichtigheidsbereik | 420-5200 nm |
| Absorptiecoëfficiënt | ~ 0,1%/cm @1064 nm |
| Brekingsindices bij 1064 nm | ne=2.146, no= 2,220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no=2,286@632,8 nm |
| Thermische uitbreidingscoëfficiënten (bij 25°C) | //a,2.0x10-6- Ik heb het niet.2.2x10-6/K |
| Koefficiënten van de warmtegeleiding | 38 W/m/K bij 25°C |
| Thermische optische coëfficiënten | - Nee.o/dT=-0,874 x 10-6/K bij 1,4 μm dne/dT=39.073 x 10-6/K bij 1,4 μm |
| De Sellmeiervergelijkingen (λ in μm) | no2=4,9048+0,11768/(λ2-0,04750) -0,027169λ2ne2=4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Typische SAW-eigenschappen
| Snijtype | SAW snelheid Vs(m/s) | Elektromechanische koppelfactor K2s(%) | Temperatuurcoëfficiënt van snelheid TCV (10-6/°C) | Temperatuurcoëfficiënt van vertraging TCD (10-6/°C) |
| 127.86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |
Typische specificaties
| Specificaties | Boule | Wafers | ||
| Diameter | Φ3' | Φ4' | Φ3' | Φ4' |
| Lengte of dikte (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Oriëntatie | 127.86°W,64°W,135°W,X,Y,Z en andere snijwerk | |||
| Refer.Vlakke oriëntatie | X, Y | |||
| Refer.Flaten lengte | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Voorzijde poetswerk | / | Spiegelpolijst 5-15 Å | ||
| Achterzijde lapperen | / | 0.3-1.0 μm | ||
| Vlakheid (μm) | / | ≤ 15 | ||
| Boog (μm) | / | ≤ 25 | ||
Video
Video
Video
|
|
