| Merknaam: | Crystro |
| Modelnummer: | CR210519-01 |
| MOQ: | 1pc |
| Prijs: | Onderhandelbaar |
| Leveringstermijn: | 2-4 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

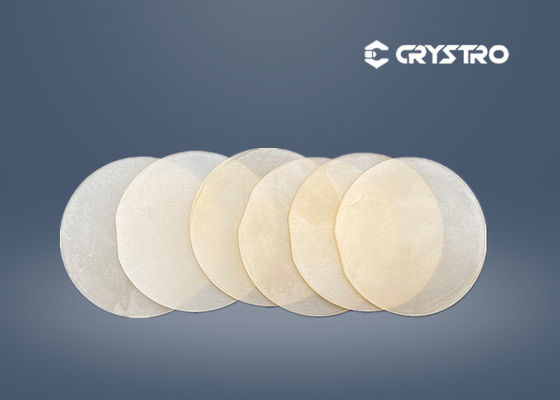

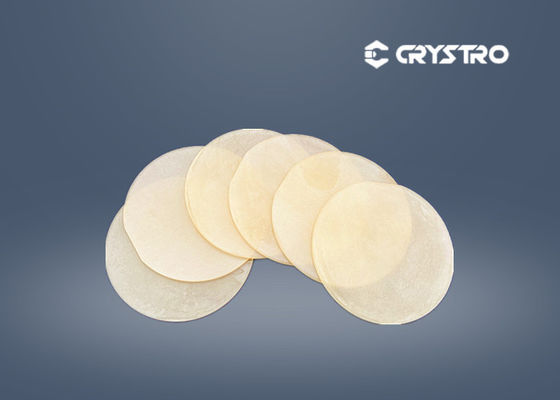

Dia 2 inch dik 0,5 mm Langasite enkelkristallijn LGS substraat
Lanthaan-galliumsilicaat (La2Ga.5SiO14Langasite werd oorspronkelijk ontwikkeld als een laserkristal, maar het toonde een opmerkelijke combinatie van piezo-elektrische eigenschappen.Het heeft nieuwe mogelijkheden geopend voor het gebruik van het LGS-kristal in radiofrequentietoestellen.De belangrijkste toepassingen van langasietkristallen zijn nu SAW-filters en SAW-resonatoren.Experts zijn het erover eens dat LGS de beste keuze is voor breedbandfrequentietoestellen met een hoog rendement omdat het uitzonderlijke frequentie-temperatuurkenmerken heeft, een zeer hoge index van elektromechanische koppeling en een ongeëvenaarde Q-factor.
De LGS-kristal van Crystro heeft een hoge thermische stabiliteit, een lage equivalent seriesweerstand en een elektro-mechanische koppeling coëfficiënt van 3-4 keer dat van kwarts.
Hoofd eigenschappen:
| Puntgroep | 32 |
| Groep in de lucht | P32Ik... |
| specifieke weerstand | 4.0 × 1012Ω/cm-1 |
| Dikte | 0.13-0.5 mm |
| Diameter | 50 mm |
| Lange | 90-100 mm |
| Smeltpunt | 1470°C |
| Dichtheid | 5.67 g/cm3 |
| Mohs-hardheid | 5.5 |
| Koëfficiënt van de thermische uitbreiding | aa=16 × 10-6/K, ac=4×10-6/K |
| Fotodamage drempel | 670MV/cm2 |
| Celparameters | a=b=0,8162nm,c=0,5087nm |
| Dielectrische constante | ε11 is 18.27 |
| ε33 = 55.26 | |
| Elektro-optische coëfficiënten | γ11=2,3×10-12m/V |
| γ33=1,8×10-12m/V | |
| Piezo-elektrische belastingconstante | d11 is 6.3 |
| (10-12) C/N | dVijftien is vijf.4 |
| Faseversnelling, m/s | 2750～2850 |
| Elektromechanische koppelingscoëfficiënt, K[ %] | 0.28～0.46 |
| Oplosbaarheid | Geen |
| Coëfficiënt van thermische uitbreiding | α11 = 5,15 × 10-6K-1 |
|
α33 = 3,65 × 10-6K-1 |
Kenmerken:
Hoge schadegrens
Goede optische rotatie
Kan bestand zijn tegen hoge en lage temperatuurveranderingen
Stabiele fysische en chemische eigenschappen
Hoge elektromechanische koppelingscoëfficiënt (3 keer van kwarts)
Laag gelijkwaardig serieweerstand
Toepassingen:
een elektroptische Q-switch
SAW-apparaat
BAW-inrichting
Sensor
Hoog vermogen hoog herhalingspercentage alle solid state laser
Laser met hoge en lage temperatuurverandering
Het document:
LGS Cryatal.pdf
Video
Video
Video
|
|
