| Merknaam: | Crystro |
| Modelnummer: | CR211011-02 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

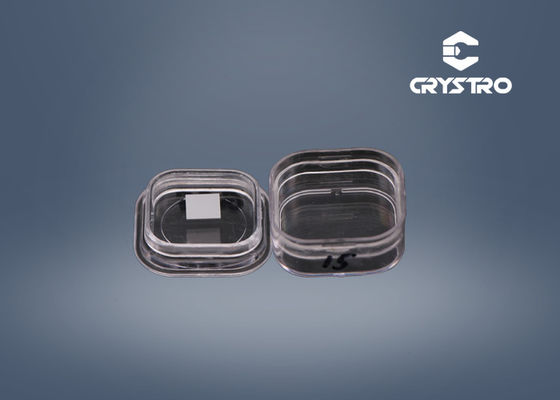

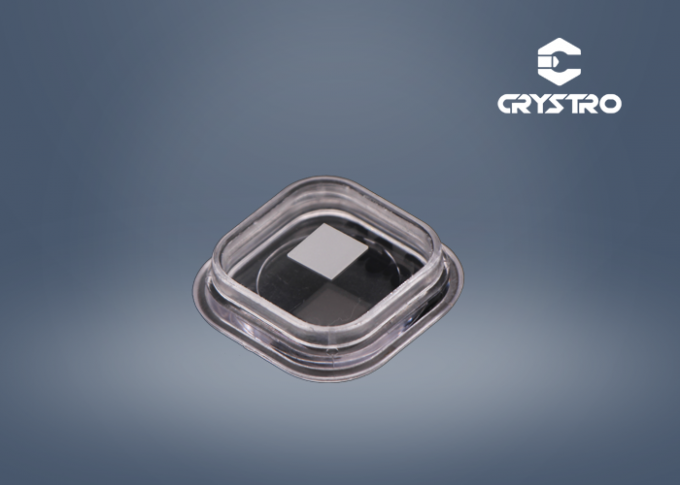

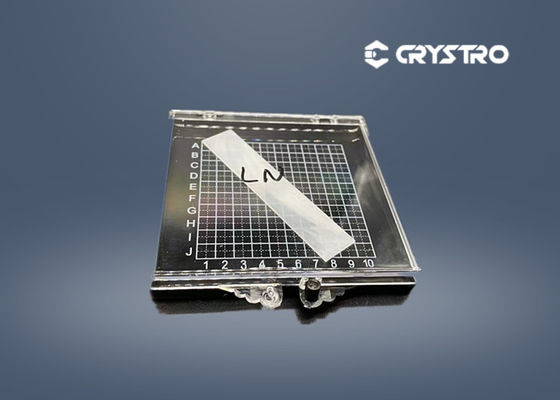

Lithiumniobate - LiNbO3-kristallen met CR-AU-coating
LiNbO3 (Lithiumniobate, LN) kristal iseen negatief eenassig kristal en een van de meest gedetailleerde optische materialen.Met zijn brede doorzichtigheidsbereik in het zichtbare en midden-infrarood en de uitstekende chemische en mechanische stabiliteit, LN-kristal kan worden gebruikt als bifrengent materiaal voor toepassingen in infrarood.
Met zijngrote elektro-optische coëfficiënten, een breed raam voor optische transparantie en beschikbaarheid van kristallen van hoge optische kwaliteit,LN (lithiumniobate) kristal is vaak het materiaal van keuze voor optische modulatie en Q-switch bij nabij-infrarood en infrarood golflengtenVoor elektro-optische modulatoren (EOM) kan het kristal z-gesneden worden.met nul resterende twee-breuk langs de richting van de lichtverspreiding of x-snijding met niet-nul resterende twee-breuk en de maximale effectieve elektro-optische coëfficiënt.Voor de Q-switch wordt het kristal typisch z-gesneden met nul resterende twee-breuk en wordt een elektrisch veld aangebracht transversaal aan de richting van de lichtverspreiding.De piezo-elektrische ring in LN is een nadeel bij hoge herhalingsfrequentie, maar kan tot op zekere hoogte worden overwonnen met een passend piezo-elektrisch gedempt ontwerp.
Crystro biedt:
Basis eigenschappen van LiNbO3
| Kristallenstructuur | Trigonaal, Ruimtegroep R3c, Puntgroep 3m |
| Smeltepunt | 1253°C |
| Hardheid van Mohs | 5 |
| Dichtheid | 40,64 g/cm3 |
| Delicaatheid | Geen |
| Optische homogeniteit | ~5x10- 5/cm |
| Doorzichtigheidsbereik | 420-5200 nm |
| Absorptiecoëfficiënt | ~ 0,1%/cm @1064 nm |
| Brekingsindices bij 1064 nm | ne=2.146, no= 2,220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no=2,286@632,8 nm |
| Thermische uitbreidingscoëfficiënten (bij 25°C) | //a,2.0x10-6- Ik heb het niet.2.2x10-6/K |
| Koefficiënten van de warmtegeleiding | 38 W/m/K bij 25°C |
| Thermische optische coëfficiënten | - Nee.o/dT=-0,874 x 10-6/K bij 1,4 μm dne/dT=39.073 x 10-6/K bij 1,4 μm |
| De Sellmeiervergelijkingen (λ in μm) | no2=4,9048+0,11768/(λ2-0,04750) -0,027169λ2ne2=4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Video
Video
Video
|
|
