| Merknaam: | Crystro |
| Modelnummer: | CR211011-03 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

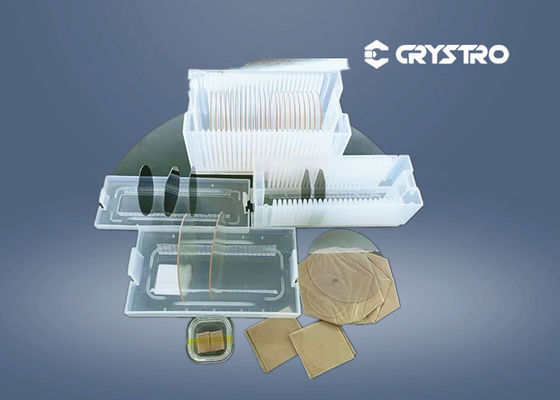

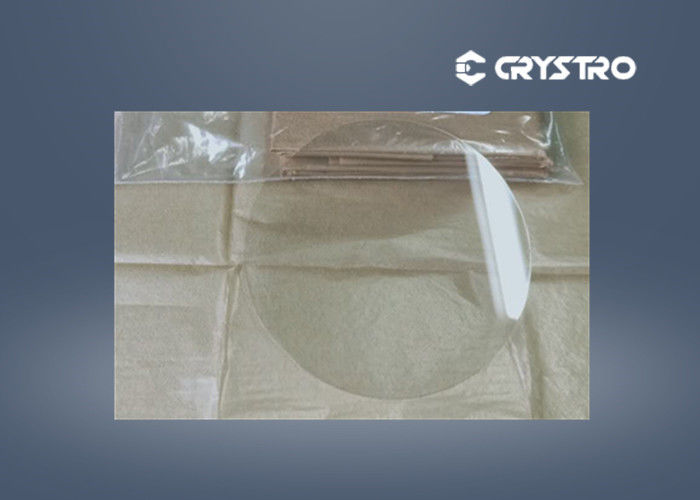

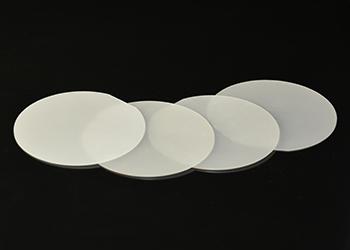

LiNbO3 Wafers X-cut 0,5 mm Dikte Lithium Niobate Crystal
Lithiumniobiumkristal (LN) LiNbO3 wordt veel gebruikt in SAW-filter, optische golfgeleider, foto-elektrische modulator,Frequentievermenigvuldigingsomvormer en informatieopslag als functioneel kristal met uitstekende fysische eigenschappen van anti-hoge temperatuur en anti-kanker.
Het heeft een stabiele mechanische prestatie en zal een andere speciale eigenschap hebben na een andere doping.
LiNbO3Het kristal combineert lage kosten, goede mechanische en fysische eigenschappen en een hoge optische homogeniteit.3de wiggen zijn veel gebruikt in vezelisolatoren en circulatoren.
De mogelijke toepassingen:
Basis eigenschappen van LiNbO3
| Kristallenstructuur | Trigonaal, Ruimtegroep R3c, Puntgroep 3m |
| Smeltepunt | 1253°C |
| Hardheid van Mohs | 5 |
| Dichtheid | 40,64 g/cm3 |
| Delicaatheid | Geen |
| Optische homogeniteit | ~5x10- 5/cm |
| Doorzichtigheidsbereik | 420-5200 nm |
| Absorptiecoëfficiënt | ~ 0,1%/cm @1064 nm |
| Brekingsindices bij 1064 nm | ne=2.146, no= 2,220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no=2,286@632,8 nm |
| Thermische uitbreidingscoëfficiënten (bij 25°C) | //a,2.0x10-6- Ik heb het niet.2.2x10-6/K |
| Koefficiënten van de warmtegeleiding | 38 W/m/K bij 25°C |
| Thermische optische coëfficiënten | - Nee.o/dT=-0,874 x 10-6/K bij 1,4 μm dne/dT=39.073 x 10-6/K bij 1,4 μm |
| De Sellmeiervergelijkingen (λ in μm) | no2=4,9048+0,11768/(λ2-0,04750) -0,027169λ2ne2=4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Specificaties van LiNbO3wedges
| Openingsopening | 10,0 x 1,0 mm2tot 4 x 4 mm2 |
| Dimensionele tolerantie | ± 0,05 mm |
| Tolerantie van de wighoek | ±0,1° |
| Optische asrichting | ±0,5° |
| Vlakheid | λ/4 @ 632,8 nm |
| Oppervlakte kwaliteit | 20 tot 10 |
| AR-coating | R<0,2% @1550nm±40nm |
| Standaardgrootte | 1.25 mm x 1,25 mm x 0,5 mm met 13o of 15o wig, phi = 22,5o |
LiNbO3is ook een goed akoestisch-optisch kristal en wordt gebruikt voor oppervlakte akoestische golf (SAW) wafer en A-O modulators.3kristallen in wafers, gesneden bolletjes, afgewerkte onderdelen en op maat vervaardigde elementen.
Typische SAW-eigenschappen
| Snijtype | SAW snelheid Vs(m/s) | Elektromechanische koppelfactor K2s(%) | Temperatuurcoëfficiënt van snelheid TCV (10-6/°C) | Temperatuurcoëfficiënt van vertraging TCD (10-6/°C) |
| 127.86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |
Typische specificaties
| Specificaties | Boule | Wafers | ||
| Diameter | Φ3' | Φ4' | Φ3' | Φ4' |
| Lengte of dikte (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Oriëntatie | 127.86°W,64°W,135°W,X,Y,Z en andere snijwerk | |||
| Refer.Vlakke oriëntatie | X, Y | |||
| Refer.Flaten lengte | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Voorzijde poetswerk | / | Spiegelpolijst 5-15 Å | ||
| Achterzijde lapperen | / | 0.3-1.0 μm | ||
| Vlakheid (μm) | / | ≤ 15 | ||
| Boog (μm) | / | ≤ 25 | ||
Crystro kan op verzoek andere maten en specificaties van wafers aanbieden.
|
|
