| Merknaam: | Crystro |
| Modelnummer: | CR21011-05 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

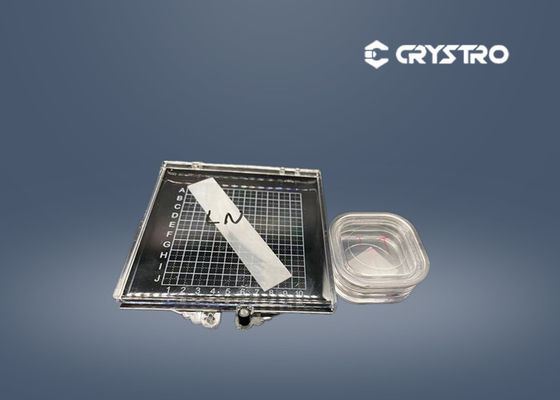

SAW-kwaliteit LiNbO3-kristal
LiNbO3Het kristal combineert lage kosten, goede mechanische en fysische eigenschappen en een hoge optische homogeniteit.3de wiggen zijn veel gebruikt in vezelisolatoren en circulatoren.
LiNbO3is ook een goed akoestisch-optisch kristal en wordt gebruikt voor oppervlakte akoestische golf (SAW) wafer en A-O modulators.3kristallen in wafers, gesneden bolletjes, afgewerkte onderdelen en op maat vervaardigde elementen.
Anhui Crystro neemt elk jaar deel aan de tentoonstellingen: Laser World of Photonics München, Shanghai, Photonics West in San Francisco, CIOE in Shenzhen, enz.
Crystro biedt:
Typische SAW-eigenschappen
| Snijtype | SAW snelheid Vs(m/s) | Elektromechanische koppelfactor K2s(%) | Temperatuurcoëfficiënt van snelheid TCV (10-6/°C) | Temperatuurcoëfficiënt van vertraging TCD (10-6/°C) |
| 127.86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 | 95 |
Typische specificaties
| Specificaties | Boule | Wafers | ||
| Diameter | Φ3' | Φ4' | Φ3' | Φ4' |
| Lengte of dikte (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Oriëntatie | 127.86°W,64°W,135°W,X,Y,Z en andere snijwerk | |||
| Refer.Vlakke oriëntatie | X, Y | |||
| Refer.Flaten lengte | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Voorzijde poetswerk | / | Spiegelpolijst 5-15 Å | ||
| Achterzijde lapperen | / | 0.3-1.0 μm | ||
| Vlakheid (μm) | / | ≤ 15 | ||
| Boog (μm) | / | ≤ 25 | ||
Crystro kan op verzoek andere maten en specificaties van wafers aanbieden.
| Kristallenstructuur | Trigonaal, Ruimte groep R3C, Puntgroep 3m |
| Celparameters | a=5,148 Å, c=13,863 Å |
| Smeltepunt | 1253oC |
| Curie-temperatuur | 1140oC |
| Hardheid van Mohs | 5 |
| Dichtheid: | 40,64 g/cm3 |
| Delicaatheid | Geen |
| Optische homogeniteit | ~ 5x10- 5/cm |
| Doorzichtigheidsbereik | 420 -- 5200 nm |
| Absorptiecoëfficiënt | ~ 0,1%/cm @ 1064 nm |
| Brekingsindices bij 1064 nm (Pure LN) |
ne= 2.146, no = 2,220 @ 1300 nm ne = 2.156, no = 2,232 @ 1064 nm ne = 2.203, no = 2,286 @ 632,8 nm |
| Coëfficiënt van thermische uitbreiding (@ 25oC) |
//a, 2,0x10-6/K |
| C, 16,7x10-6/K | |
| Wärmegeleidingscoëfficiënt: | 38 W/m/K bij 250oC |
| Thermische optische coëfficiënt | dno/dT=-0,874x10-6/K bij 1,4 μm dne/dT=39.073x10-6/K bij 1,4 μm |
| De Sellmeiervergelijkingen (Pure LN) (λ in μm) |
- Nee.2= 4,9048+0,11768/(λ2-0,04750) -0,027169λ2 Neen2= 4,5820+0,099169/(λ2-0,04443) -0,021950λ2 |
|
|
