| Merknaam: | Crystro |
| Modelnummer: | CR210.205-1 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

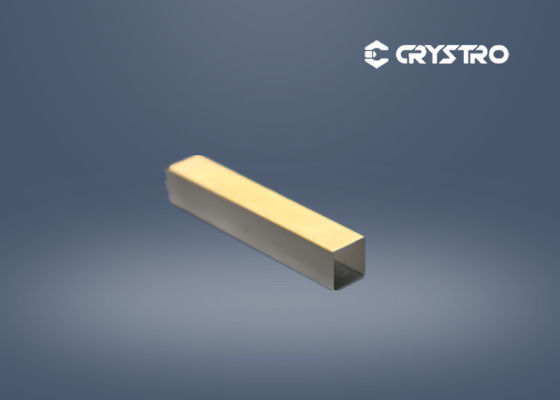

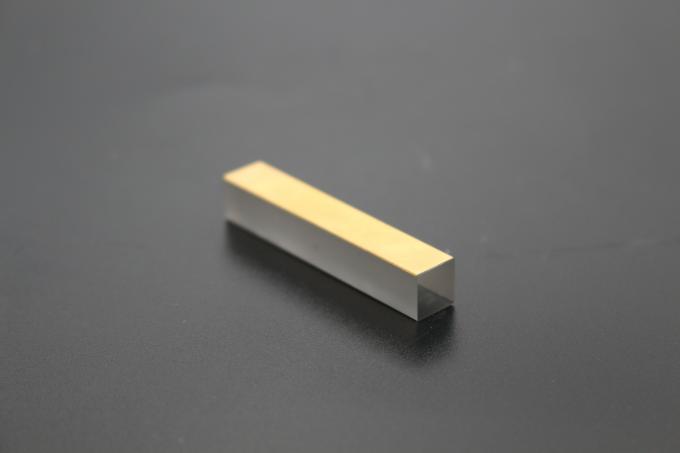

9 x 9 x 25 mm LiNbO3 Crystal voor EO Q Switch
LiNbO3wordt ook veel gebruikt als elektro-optische modulatoren en O-switches voor Nd: YAG, Nd: YLF en Ti: Sapphire lasers, evenals modulatoren voor glasvezel.De volgende tabel bevat de specificaties van een typische LiNbO:3Het licht verspreidt zich in z-as. De elektro-optische coëfficiënten van LiNbO3zijn: r33= 32 pm/V, r31= 22 uur/V, r22= 6,8 pm/V bij lage frequentie en r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V bij hoge elektrische frequentie.π=λd/no3γc.1, γc.=(ne/no)3γ33-γ13.
Voor elektroden zijn zowel zuivere LN- als MgO-gedopte LN-kristallen (MgO:LN) verkrijgbaar met een gouden coating aan de zijkanten
Crystro biedt:
Specificaties van LN EO-onderdelen:
| Wavefront vervorming: | Minder dan λ/8 @ 633 nm |
| Dimensionele tolerantie: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Openingsopening: | > 90% centraal gebied |
| Vlakheid: | λ/8 @ 633 nm |
| Oppervlakte kwaliteit: | Scratch/Dig 10/5 per MIL-O-13830A |
| Parallelisme: | meer dan 20 boogseconden |
| Perpendiculariteit: | 5 boogminuten |
| Hoekstolerantie: | Δθ < 0.5o, Δφ < 0.5o |
LiNbO3Q-switch specificaties:
| Grootte | 9 x 9 x 25 mm3of 4 x 4 x 15 mm3 |
| Andere afmetingen zijn op aanvraag beschikbaar | |
| Tolerantie van grootte | Z-as: ± 0,2 mm |
| X-as en Y-as: ± 0,1 mm | |
| Chanfer | met een breedte van niet meer dan 0,5 mm bij |
| Accuraatheid van de oriëntatie | Z-as: < ±5′,X-as en Y-as: < ±10′ |
| Parallelisme | < 20′′ |
| Afmaken. | 10/5 schrapen/graven |
| Vlakheid | λ/8 bij 633 nm |
| AR-coating | R<0,2% @1064nm |
| Elektroden | Goud/chroom bekleed op X-zijde |
| Wavefront vervorming | < λ/4 @633 nm |
| Uitstervingspercentage | > 400:1 @ 633 nm, φ 6 mm straal |
