| Merknaam: | Crystro |
| Modelnummer: | CR220129-05 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |
LiTaO3 Oppervlakte akoestische golf enkelkristallen wafer voor SAW-filter
Lithiumtantalaat (LT, LiTaO3) heeft unieke eigenschappen die als materiaal worden gebruikt in elektro-optische en akoesto-optische toepassingen.toestellen voor geluidsgolven in bulk, piezo-elektrische omvormers en piezo-elektrische sensoren.De 36° en 42° snijpunten van Lithium-Tantalaat hebben een brede acceptatie voor de markt van mobiele telefoons voor telecommunicatie op frequenties van 800 tot 2100 MHz aangetoond.Deze oriëntatie toont een geoptimaliseerde bandbreedte/invoegverlies trade-off in prestaties en domineert de steeds groeiende verkoop van mobiele telefoons.
Toepassing:Lithiumtantalaat (LT) wordt gebruikt als SAW-apparaat dat elektromagnetische golven afspeelt en alleen specifieke frequenties opvangt.met inbegrip van auto-mobieltelefoons en TV- en VTR-tuners.
Crystro'sLiTaO3 lithiumtantalaat kristal heeft een zuiverheid van > 99,99%.
Basis eigenschappen van LiTaO3:
| Kristallenstructuur | Trigonaal, Ruimtegroep R3c, Puntgroep 3m |
| Celparameters | a=5,154Å,c=13,781Å |
| Smeltepunt | 1650°C |
| Curie-temperatuur | 607°C |
| Hardheid van Mohs | 5.5 |
| Dichtheid | 7.46 g/cm3 |
| Dielectrische constante | ε11/ε0:51.7 |
| ε33/ε0:44.5 | |
| Elastische stijfheidscoëfficiënten | CE11:2.33(×1011N/m2) |
| CE33:2.77(×1011N/m2) | |
| Piezo-elektrische spanningsconstanten | d22:2.4(×10- 11C/N) |
| d33:0.8(×10- 11C/N) | |
| Transmissiebereik | 400-4500 nm |
| Elektro-optische coëfficiënten | r33= 30,4pm/V |
| Brekingsindex bij 632,8 nm | no=2.176,ne=2.180 |
Typische specificaties:
Opmerking:Andere maten en coatings zijn op aanvraag verkrijgbaar.
Beschikbare kristallenoriëntatie: Z-snij, X-snij, Y-snij
Typische productgroottes beschikbaar
met een gewicht van niet meer dan 10 kg
met een diameter van maximaal 6 inch en een dikte van maximaal 50 mm

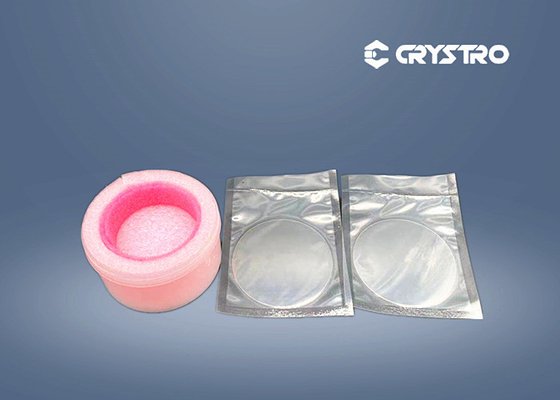

Kristallen substraten/wafers (op één of twee zijden gepolijst)
10 x 10 x 0,5 mm
2 inch diameter x 0,2 mm dik
4 inch diameter x 0,2 mm dik

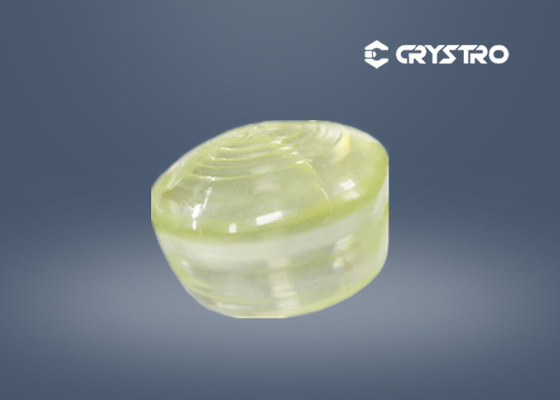

| Specificaties | Boule | Wafers | ||
| Diameter | Φ3' | Φ4' | Φ3' | Φ4' |
| Lengte of dikte (mm) | ≤ 100 | ≤ 50 | 0.2-0.5 | |
| Oriëntatie | 127.86°W,64°W,135°W,X,Y,Z en andere snijwerk | |||
| Refer.Vlakke oriëntatie | X, Y | |||
| Refer.Flaten lengte | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| Voorzijde poetswerk | / | Spiegelpolijst 5-15 Å | ||
| Achterzijde lapperen | / | 0.2-1.0 μm | ||
| Vlakheid (μm) | / | ≤ 15 | ||
| Boog (μm) | / | ≤ 25 | ||
Crystro kan op verzoek andere maten en specificaties van wafers aanbieden.
|
|
