| Merknaam: | Crystro |
| Modelnummer: | CR220129-07 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

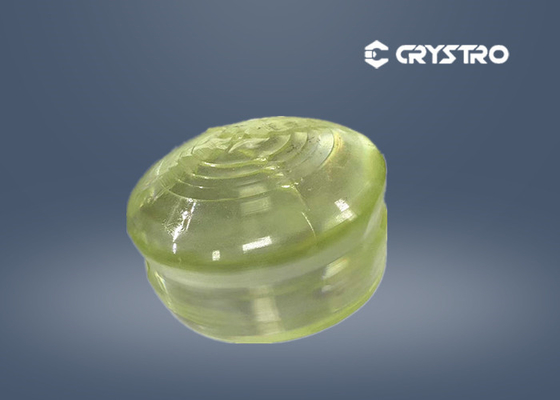

NLO Lithiumniobate Nolineair optisch kristal gebruikt in optische communicatie
LiNbO3 (Lithium Niobate) kristal wordt veel gebruikt als frequentiedubbler voor golflengte > 1 mm en optische parametrische oscillatoren (OPO's) gepompt op 1064 nm.Vanwege de grote elektro-optische en akoesto-optische coëfficiënten.
Voor elektroden zijn zowel zuivere LN- als MgO-gedopte LN-kristallen (MgO:LN) verkrijgbaar met een gouden coating aan de zijkanten
MgO-gedopte LiNbO3 (MgO:LN) heeft vergelijkbare lineaire optische eigenschappen als zuivere LiNbO3, maar de fotorefractieve schadedrempel is veel hoger.
Crystro'sLiNbO3kristalwordt geteeld doorCzochralskiMetode. Maximale diameter bereiken 4 inch, het is nu de grootsteGrootte in dit dossier, wijMagnetoptische enkelkristallen zoals GGG,SGGG,TGG,TSAG zijn onze belangrijkste producten.
Crystro biedt:
Basis eigenschappen van LiNbO3:
| Kristallenstructuur | Trigonaal, Ruimtegroep R3c, Puntgroep 3m |
| Smeltepunt | 1253°C |
| Hardheid van Mohs | 5 |
| Dichtheid | 40,64 g/cm3 |
| Delicaatheid | Geen |
| Optische homogeniteit | ~5x10- 5/cm |
| Doorzichtigheidsbereik | 420-5200 nm |
| Absorptiecoëfficiënt | ~ 0,1%/cm @1064 nm |
| Brekingsindices bij 1064 nm | ne=2.146, no= 2,220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no=2,286@632,8 nm |
| Thermische uitbreidingscoëfficiënten (bij 25°C) | //a,2.0x10-6- Ik heb het niet.2.2x10-6/K |
| Koefficiënten van de warmtegeleiding | 38 W/m/K bij 25°C |
| Thermische optische coëfficiënten | - Nee.o/dT=-0,874 x 10-6/K bij 1,4 μm dne/dT=39.073 x 10-6/K bij 1,4 μm |
| De Sellmeiervergelijkingen (λ in μm) | no2=4,9048+0,11768/(λ2-0,04750) -0,027169λ2ne2=4,5820+0,099169/(λ2-0,04443) -0,02195λ2 |
Crystro kan u bieden:
| LiNbO3 van optische aard | LiNbO3 van de SAW-klasse | |
| Oriëntatie | X- of Z-snijding (+/- 0,2°) | Z-cut, Y-cut, |
| Y-cut 36° af, Y-cut 64° af, Y-cut 128° af | ||
| Primaire oriëntatie plat | 22 mm+/-2 mm (3-inch) | 22 mm+/-2 mm (3-inch) |
| 32 mm+/-2 mm (4-inch) | 32 mm+/-2 mm (4-inch) | |
| Standaardgrootte | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| Of andere | Of andere | |
| Dikte | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polieren | enkel of aan beide zijden gepolijst | enkel of aan beide zijden gepolijst |
| Oppervlak afwerking: 20/10 of 10/5 | Oppervlak afwerking: 20/10 of 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Curie-temperatuur | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Eindkamper | Afronding van de rand | Afronding van de rand |
