| Merknaam: | Crystro |
| Modelnummer: | CR220129-08 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |
SAW-kwaliteit LiNbO3 enkelkristal voor akoesto-optische apparaten

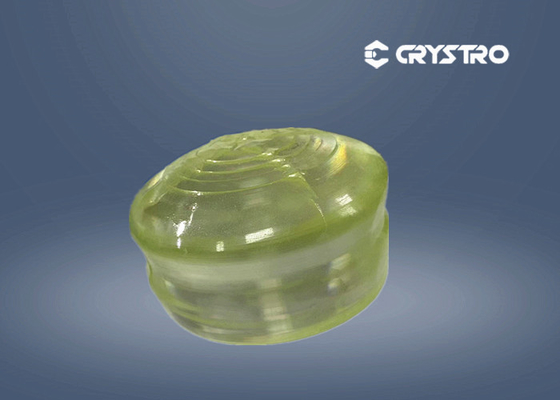

Crystro'sLiNbO3kristalwordt geteeld doorCzochralskiMetode. Maximale diameter bereiken 4 inch, het is nu de grootsteGrootte in dit dossier, wijMagnetoptische enkelkristallen zoals GGG,SGGG,TGG,TSAG zijn onze belangrijkste producten.
LiNbO3 is een niet-lineair optisch kristal, dat veel wordt gebruikt in parametrische oscillatoren, frequentiedubbeling, akoesto-optische apparaten, optische modulatoren.MgO-gedopte LiNbO3 kan de schadegrens van het LiNbO3-kristal effectief verhogen.
Voor elektroden zijn zowel zuivere LN- als MgO-gedopte LN-kristallen (MgO:LN) verkrijgbaar met een gouden coating aan de zijkanten
MgO-gedopte LiNbO3 (MgO:LN) heeft vergelijkbare lineaire optische eigenschappen als zuivere LiNbO3, maar de fotorefractieve schadedrempel is veel hoger.
Crystro biedt:
LiNbO3-kristallen:
1Pockels Cellen
2. Q-schakelaars
3. Fase-modulatoren
4Oppervlakte akoestische golven
Basis eigenschappen van LiNbO3:
| Groeimethode | Czochralski-methode |
| Kristallenstructuur | Trigonaal systeem |
| Grietconstante | a=b=5,148Å c=13,863 Å |
| Smeltpunt | 1250°C |
| Curie-temperatuur | 1142 °C |
| Dichtheid | 40,64 g/cm3 |
| Hardheid van Mohs | 5 |
| Spectrumtransmissiebereik | 0.4-2.9um |
| Brekingsindex | No=2,286 ne=2,203 (632,8 nm) |
| Niet-lineaire coëfficiënt | D33=34.45, d31=d15=5.95, d22=13.07 (PMV)-1) |
| Elektroptische coëfficiënt | γ13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00 (pmv)-1) |
| Spectrumtransmissiebereik | 370 - 5000 nm > 68% (632,8 nm) |
| Koëfficiënt van de thermische uitbreiding | A11=15,4 x 10-6/k, a33=7,5 x 10-6/k |
| LiNbO3 van optische aard | LiNbO3 van de SAW-klasse | |
| Oriëntatie | X- of Z-snijding (+/- 0,2°) | Z-cut, Y-cut, |
| Y-cut 36° af, Y-cut 64° af, Y-cut 128° af | ||
| Primaire oriëntatie plat | 22 mm+/-2 mm (3-inch) | 22 mm+/-2 mm (3-inch) |
| 32 mm+/-2 mm (4-inch) | 32 mm+/-2 mm (4-inch) | |
| Standaardgrootte | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| Of andere | Of andere | |
| Dikte | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polieren | enkel of aan beide zijden gepolijst | enkel of aan beide zijden gepolijst |
| Oppervlak afwerking: 20/10 of 10/5 | Oppervlak afwerking: 20/10 of 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Curie-temperatuur | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Eindkamper | Afronding van de rand | Afronding van de rand |
