| Merknaam: | Crystro |
| Modelnummer: | CR2202241-01 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

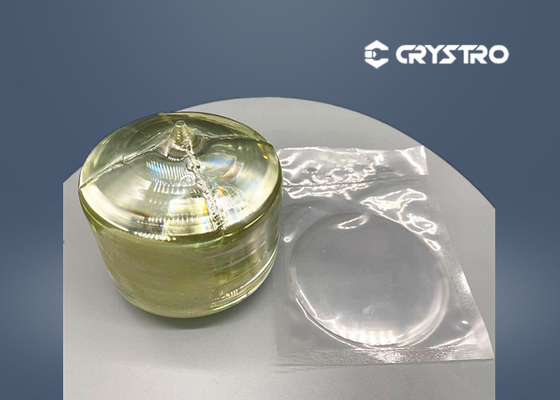

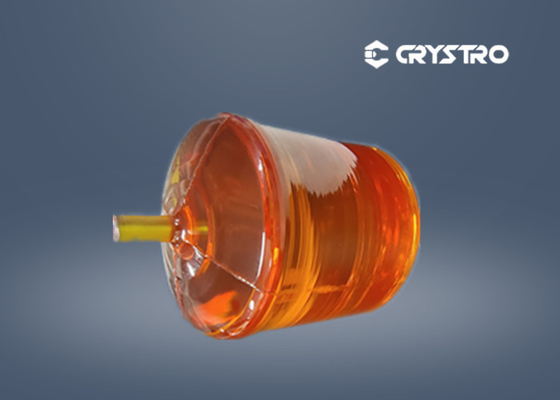

Lithiumniobatenwafer MgO Er Fe Doped LT optische kwaliteit
LiNbO3 is een niet-lineair optisch kristal,MgO-gedopte LiNbO3 kan de schadegrens van het LiNbO3-kristal effectief verhogen.
Lithium Niobate ((LiNbO3) -kristallen worden veel gebruikt in optische communicatie, informatieverwerking, geïntegreerde optica, beeldopslag, harmonische generatie, frequentiedubbelingstoestellen,parametrische schommelingen, frequentievermenigvuldiging van 1064nm lasers en viervoudig frequentie fase matching apparaat enz.
Crystro biedt:
Basis eigenschappen van LiNbO3:
| Groeimethode | Czochralski-methode |
| Kristallenstructuur | Trigonaal systeem |
| Grietconstante | a=b=5,148Å c=13,863 Å |
| Smeltpunt | 1250°C |
| Curie-temperatuur | 1142 °C |
| Dichtheid | 40,64 g/cm3 |
| Hardheid van Mohs | 5 |
| Spectrumtransmissiebereik | 0.4-2.9um |
| Brekingsindex | No=2,286 ne=2,203 (632,8 nm) |
| Niet-lineaire coëfficiënt | D33=34.45, d31=d15=5.95, d22=13.07 (PMV)-1) |
| Elektroptische coëfficiënt | γ13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00 (pmv)-1) |
| Spectrumtransmissiebereik | 370 - 5000 nm > 68% (632,8 nm) |
| Koëfficiënt van de thermische uitbreiding | A11=15,4 x 10-6/k, a33=7,5 x 10-6/k |
Crystro kan u bieden:
| Materiaal | 3", 4", 6", 8" LN-wafer (zaag/optische kwaliteit) |
| Oriëntatie | X / Z / Y41 ° / Y64 ° / Y128 ° / YZ / YX of aangepast |
| Curie Temp | 1142°C±3°C |
| Gedrogd met | Er, MgO, enkel of dubbel gedopeerd |
| Afwerking van het oppervlak |
enkelzijdig of dubbelzijdig poetsmiddel (DLP/SLP/SSP/DSP allemaal beschikbaar) |
| Dikte | 0.18/0.25/0.35/0.50/1.00 + mm |
| TTV | < 1 ~ 5 μm |
| BOW | ± (25 μm ~ 40 μm) |
| Warp snelheid. | <= 35 μm |
| LTV (5mmx5mm) | < 1,5 mm |
| PLTV ((< 0,5 mm) | ≥98% (5 mm*5 mm) met uitzondering van de rand van 2 mm |
| De rand | Compleet met SEMI M1.2@ met GC800#.regular op C getypt |
| Georiënteerde flats | beschikbaar, op verzoek |
| Gepolijste zijde Ra | Ruwheid Ra<=5A |
| Criteria voor de achterzijde | Ruwheid Ra:0.5-1.0 μm GC#1000 |
| Ronding van de rand | Voldoet aan SEMI M1.2-norm/verwijz naar IEC62276 |
| scheuren, zagen, vlekken |
Geen |
