| Merknaam: | Crystro |
| Modelnummer: | CR220129-08 |
| MOQ: | 1pc |
| Prijs: | USD 20~200/pc |
| Leveringstermijn: | 4-5 weken |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, PayPal |

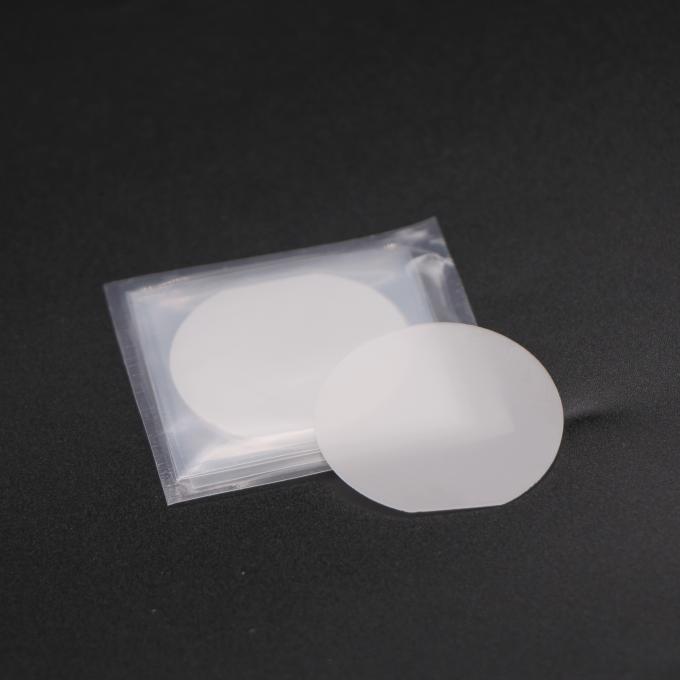

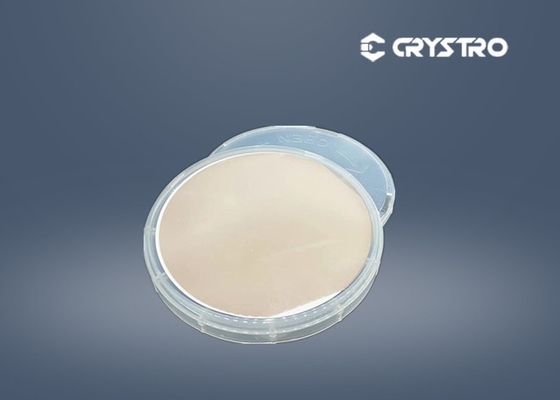

Crystro Hoogwaardig Lithiumniobate LiNbO3 LN Eénkristallen
Lithiumiobaat (LN), een uitstekend en veelzijdig materiaal, heeft al tientallen jaren invloed op ons dagelijks leven:van het mogelijk maken van hoge snelheid optische communicatie die de ruggengraat van het internet vormen tot het realiseren van radio-frequentie filtering gebruikt in onze mobiele telefoonsHet succes van de productie van waferschaal, hoogwaardige, dunne films van LN op isolator (LNOI),In de eerste plaats is het mogelijk dat de nieuwe technologieën, vergezeld van doorbraken in de nanofabricatietechnieken, hoogwaardige geïntegreerde nanophotonische componenten mogelijk hebben gemaakt.
Crystro biedt:
LiNbO3-kristallen:
1Pockels Cellen
2. Q-schakelaars
3. Fase-modulatoren
4Oppervlakte akoestische golven
Basis eigenschappen van LiNbO3:
| Groeimethode | Czochralski-methode |
| Kristallenstructuur | Trigonaal systeem |
| Grietconstante | a=b=5,148Å c=13,863 Å |
| Smeltpunt | 1250°C |
| Curie-temperatuur | 1142 °C |
| Dichtheid | 40,64 g/cm3 |
| Hardheid van Mohs | 5 |
| Spectrumtransmissiebereik | 0.4-2.9um |
| Brekingsindex | No=2,286 ne=2,203 (632,8 nm) |
| Niet-lineaire coëfficiënt | D33=34.45, d31=d15=5.95, d22=13.07 (PMV)-1) |
| Elektroptische coëfficiënt | γ13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00 (pmv)-1) |
| Spectrumtransmissiebereik | 370 - 5000 nm > 68% (632,8 nm) |
| Koëfficiënt van de thermische uitbreiding | A11=15,4 x 10-6/k, a33=7,5 x 10-6/k |
| LiNbO3 van optische aard | LiNbO3 van de SAW-klasse | |
| Oriëntatie | X- of Z-snijding (+/- 0,2°) | Z-cut, Y-cut, |
| Y-cut 36° af, Y-cut 64° af, Y-cut 128° af | ||
| Primaire oriëntatie plat | 22 mm+/-2 mm (3-inch) | 22 mm+/-2 mm (3-inch) |
| 32 mm+/-2 mm (4-inch) | 32 mm+/-2 mm (4-inch) | |
| Standaardgrootte | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| Of andere | Of andere | |
| Dikte | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polieren | enkel of aan beide zijden gepolijst | enkel of aan beide zijden gepolijst |
| Oppervlak afwerking: 20/10 of 10/5 | Oppervlak afwerking: 20/10 of 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Curie-temperatuur | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Eindkamper | Afronding van de rand | Afronding van de rand |
|
|
